Historie DSFD
Výstavba 2011
Prosinec 2011
- Proběhly úpravy SW releovky podle provozních zkušeností
Říjen a listopad 2011
- Byla navržena a realizována vazba TZZ mezi releovkou a elektronickým stavědlem
- Byla oživena i pravá sekce pultu
- Bylo zprovozněna vazba přestavných pák a manipulátorů výhybek na kolejiště na stavědlovém přístroji elektromechaniky
- Byl získán zbytek materiálu pro osazení reléového stojanu
 |
 |

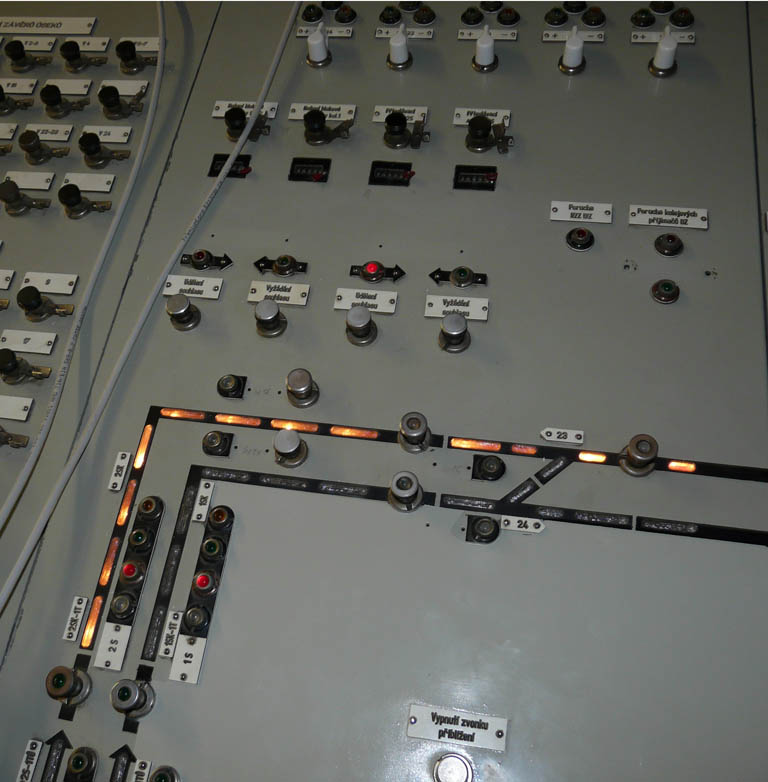

| Vjezdová cesta z lokálky včetně funčkního TZZ | Odjezdy ze Senohrab |
 |
|
| Odjezdová cesta do ONA | |
Září 2011
- Proběhlo osazování dalších balíz (16 ks) a testy systému AVV
- Bylo započato oživení releovky (logika SZZ, pult), proběhlo postavení 1. cesty z pultu. V řešení je vazba na TZZ a oživení poslední pravé sekce pultu.
- Bylo započato programování vazby výhybkářského přístroje elektromechaniky na kolejiště
 |
 |

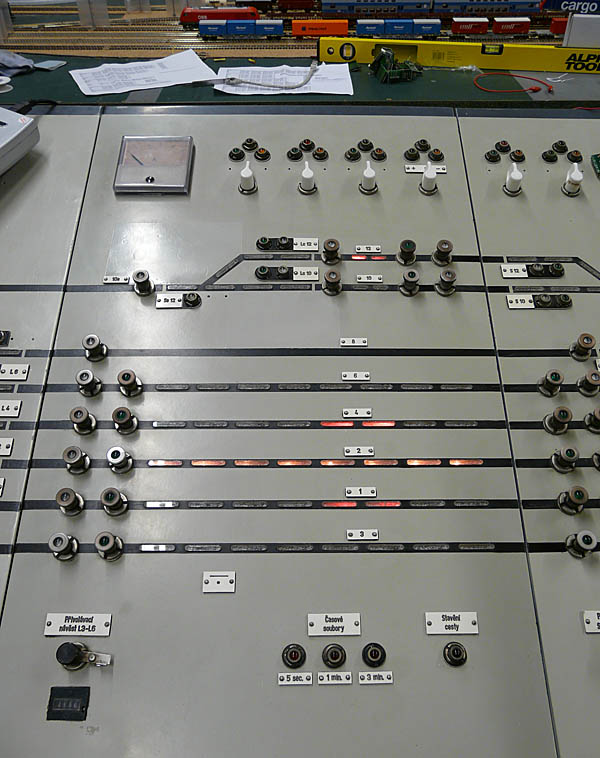

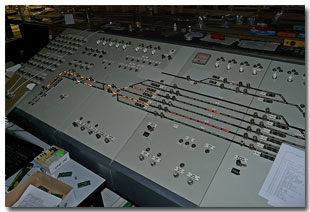

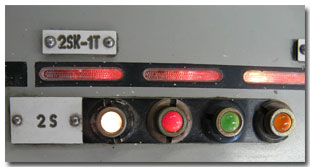

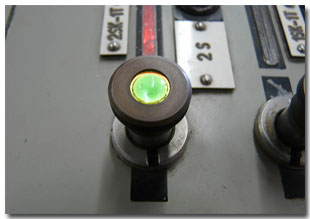

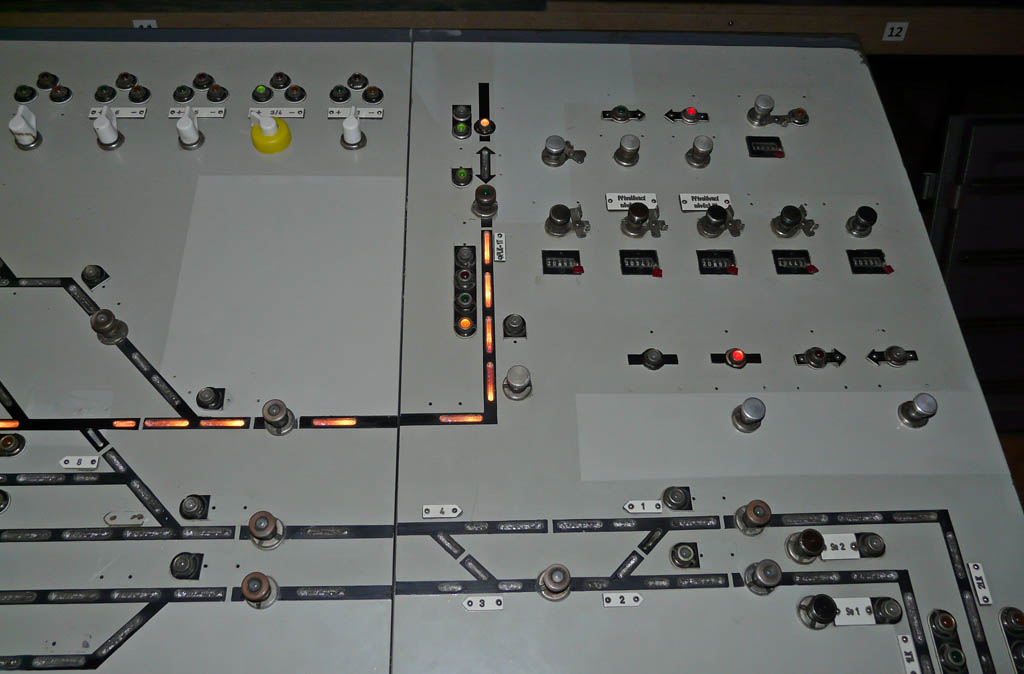

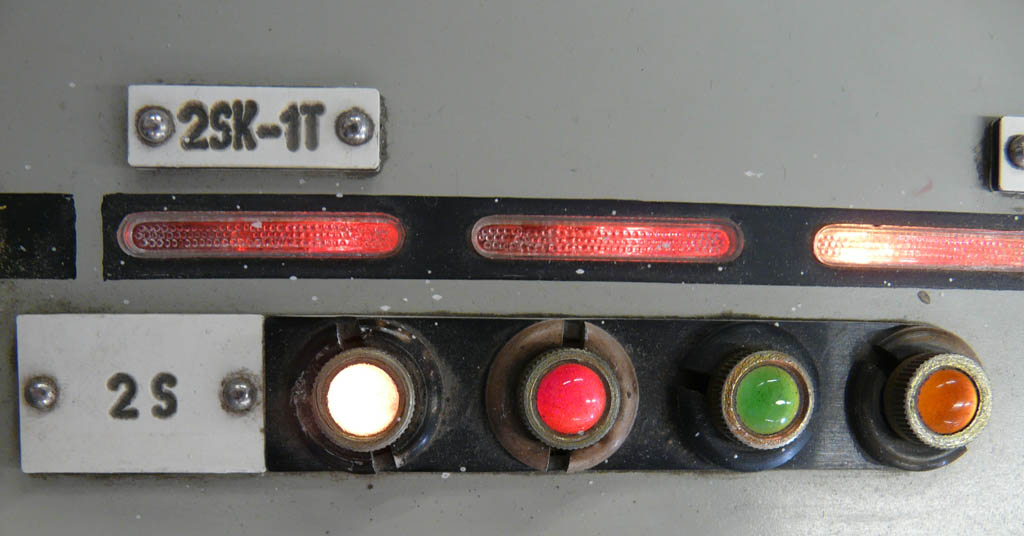

| Zprovozněný pult releovky | Detail průsvitek SK |
 |
|

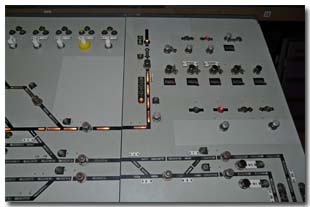

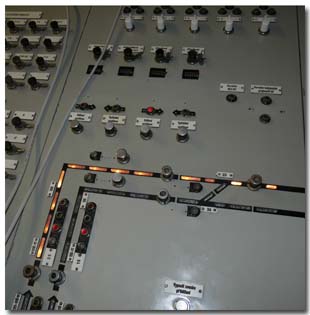

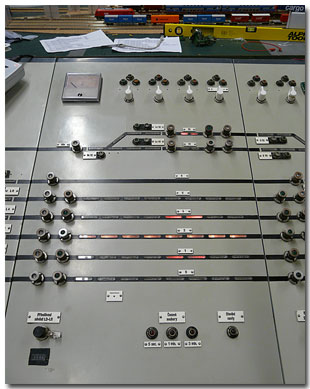

| Pohled na střední část pultu | |
Srpen 2011
- Probíhá osazování dalších balíz a testy systému AVV
- Byla dokončena vazba hradla Mnichovice na kolejiště
- Bylo dokončeno zapojování reléového pultu
 |
 |

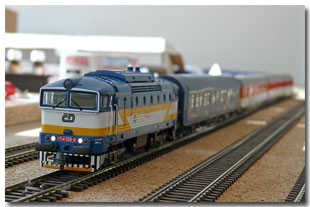

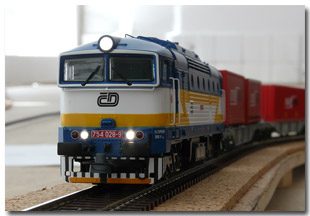

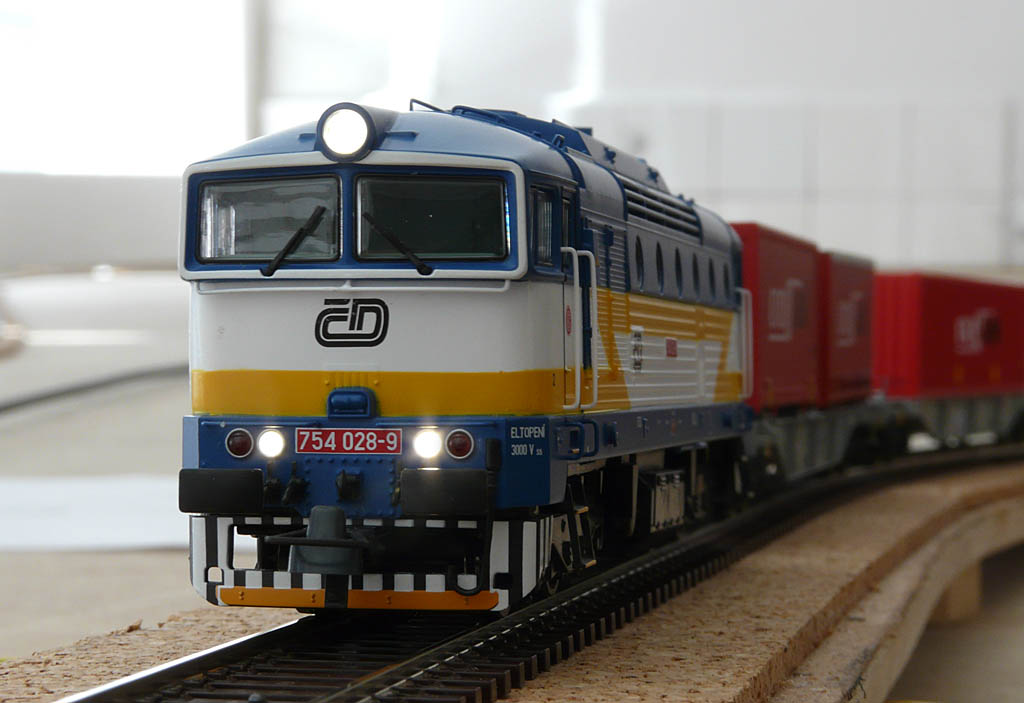

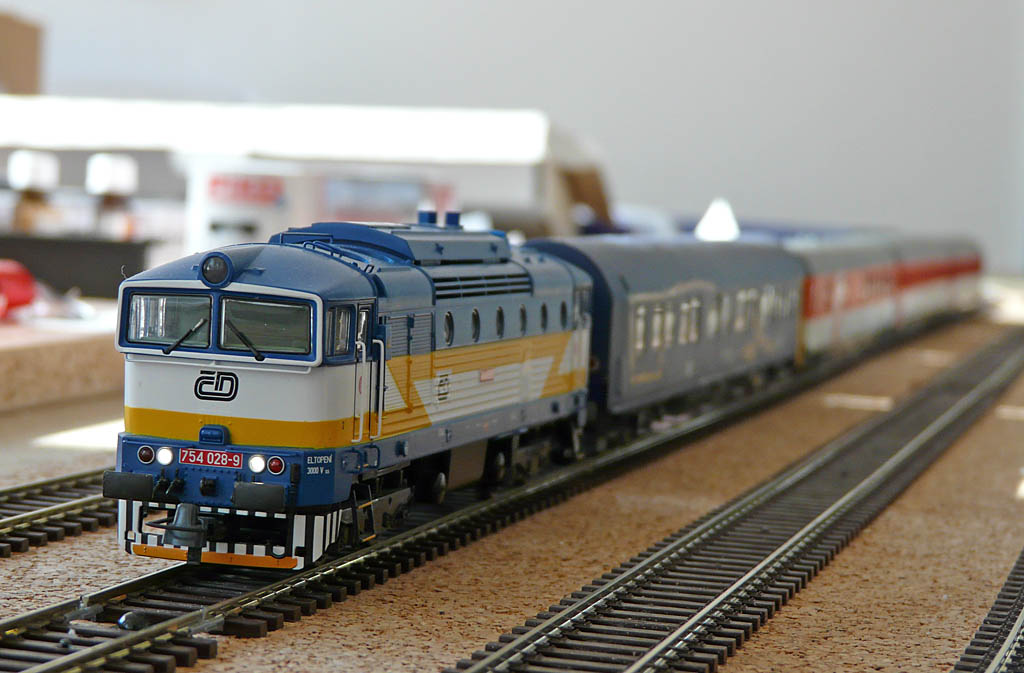

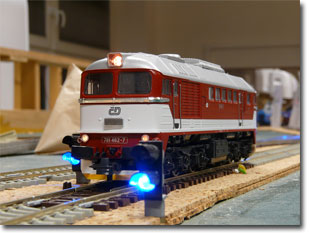

| Brejlovec v čele soupravy vlaku EC | Nově zprovozněný Herkules |
 |
|

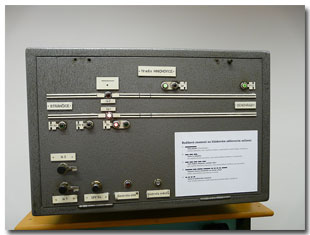

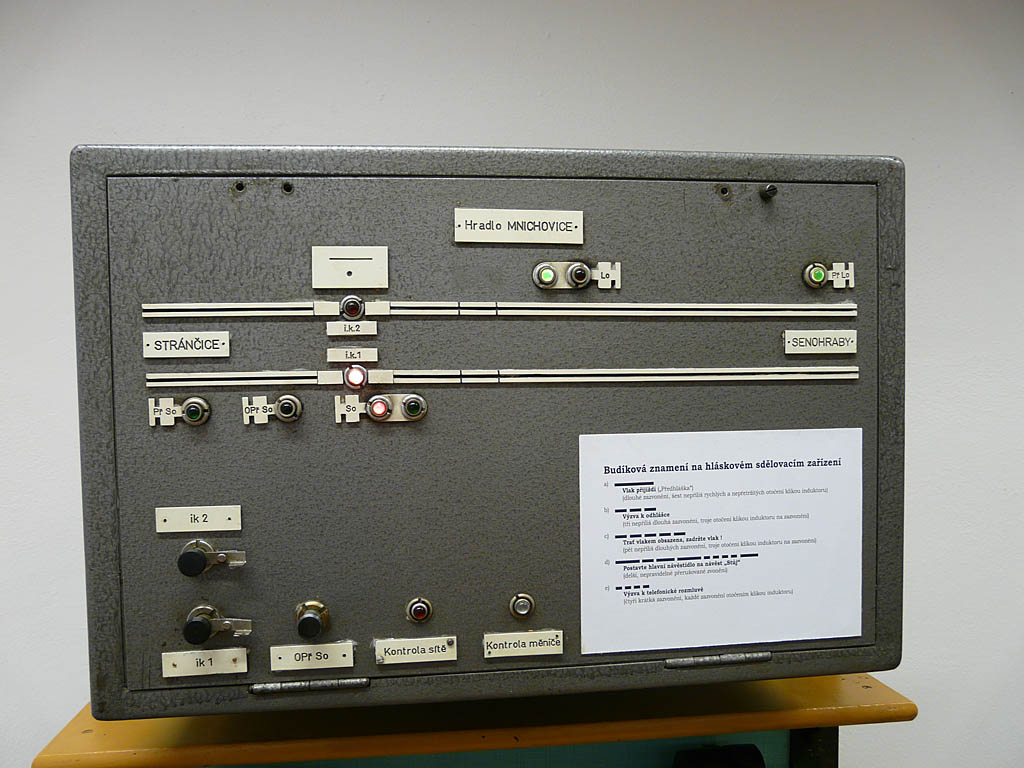

| Zprovozněné hradlo Mnichovice | |
Červenec 2011
- Probíhá osazování dalších balíz a testy systému AVV
- Probíhá ladění SW pro vazbu hradla Mnichovice na kolejiště
- Probíhá instalace elektroniky pro vazbu elektromechaniky na kolejiště
- Pokračuje zapojování releového pultu, zapojeny 3 sekce z 5
 |
 |

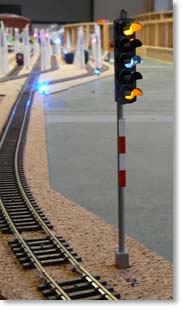

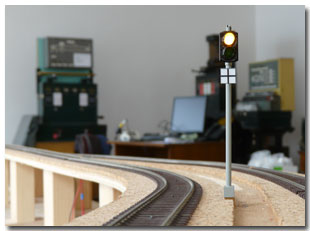

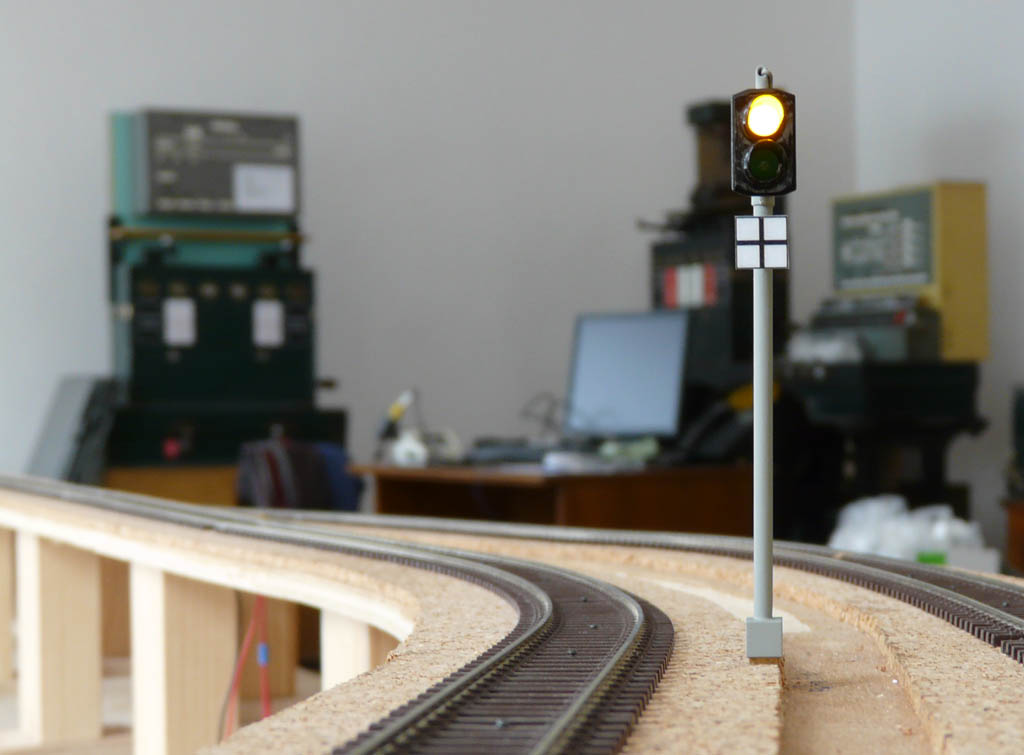

| Předvěst hradla Bedrč | Svorkovnice releového pultu |
 |
|

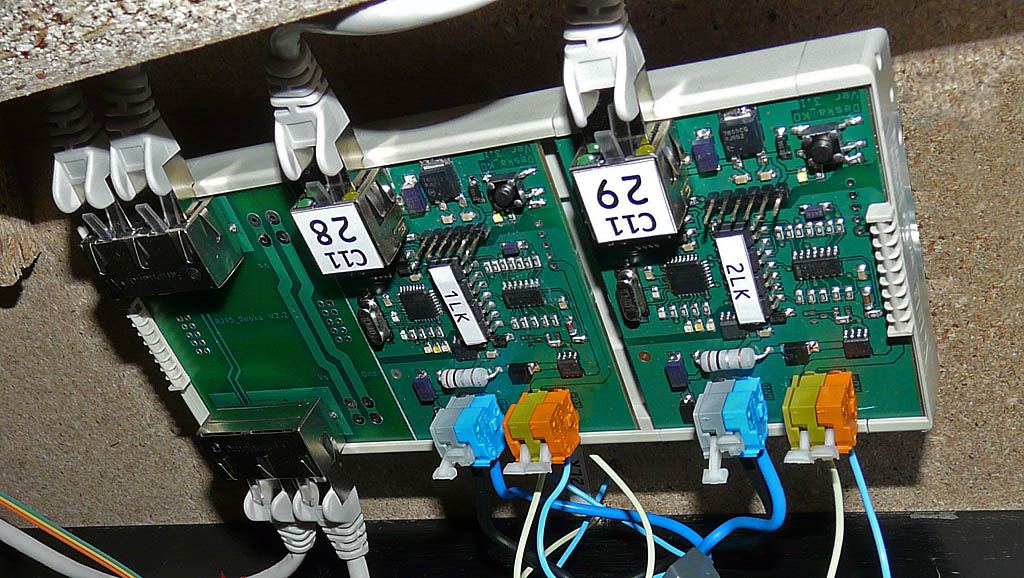

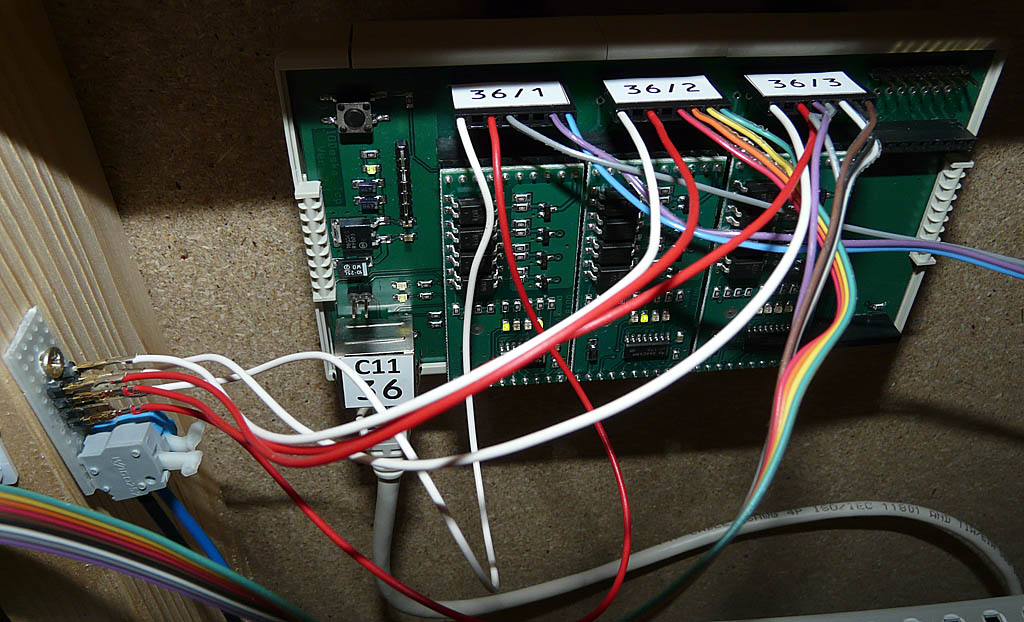

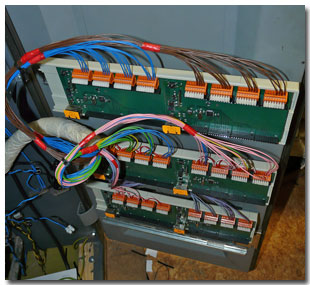

| IO desky v releovém pultu | |
Červen 2011
- Probíhá ladění cílového brzdění systému AVV
- Proběhlo osazení hradlového přístroje hradla Mnichovice elektronikou pro vazbu na kolejiště
- Zapojena kompletně první sekce releového pultu
 |
 |

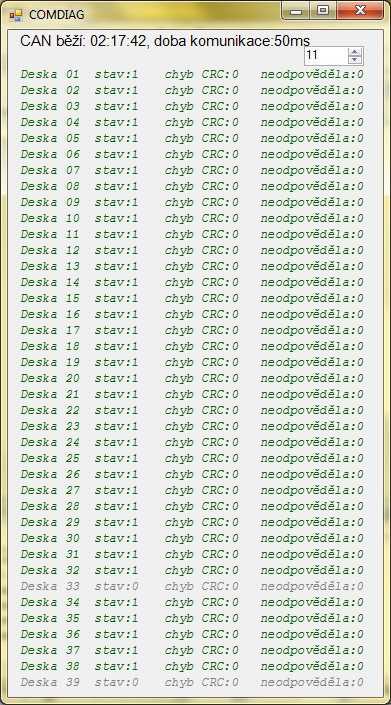

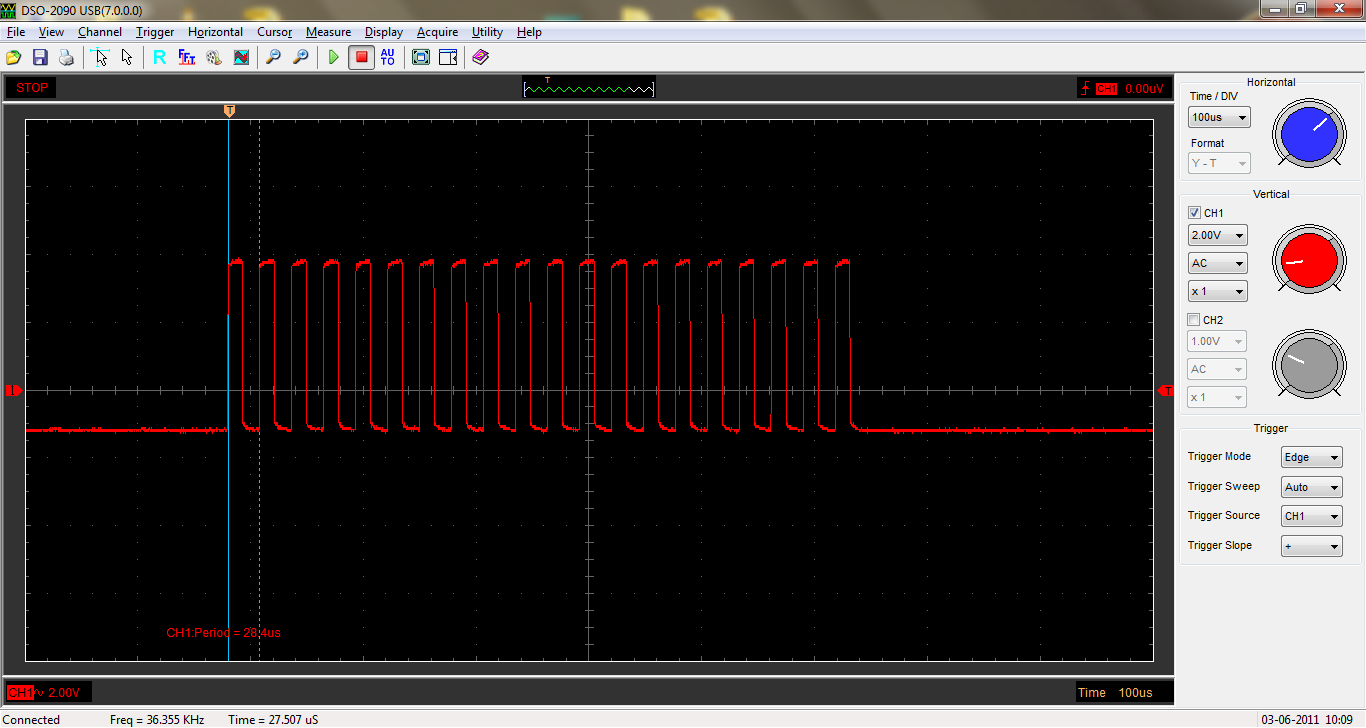

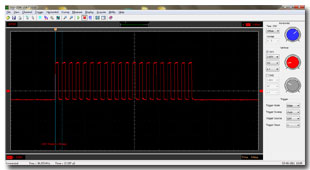

| Modulovaný signál balízy | Diagnostika komunikace |
 |
 |
| Zkouška zapojení návěstidla | Vjezdová VC na releovce |
Květen 2011
- V dopravním sále proběhla první série cvičení v rámci předmětů UZS, ZT a ITS. Studenti se seznámili s principy a obsluhou elektromechanického SZZ a dále s modernějšími SZZ 3.kategorie. Zvláštní pozornost byla věnována osvětové činnosti v oblasti PZZ.
- Proběhlo osazení elektronikou stanice Davle a zbytku místní trati Čerčany - Davle
- Instalována první světelná návěstidla vzor SSSR
- Pokračuje zapojování releového pultu řadiči výměn a průsvitkami
 |
 |
| Kontejnerový vlak ve stoupání ze stanice Senohraby | Výuka předmětu UZS |
 |
 |

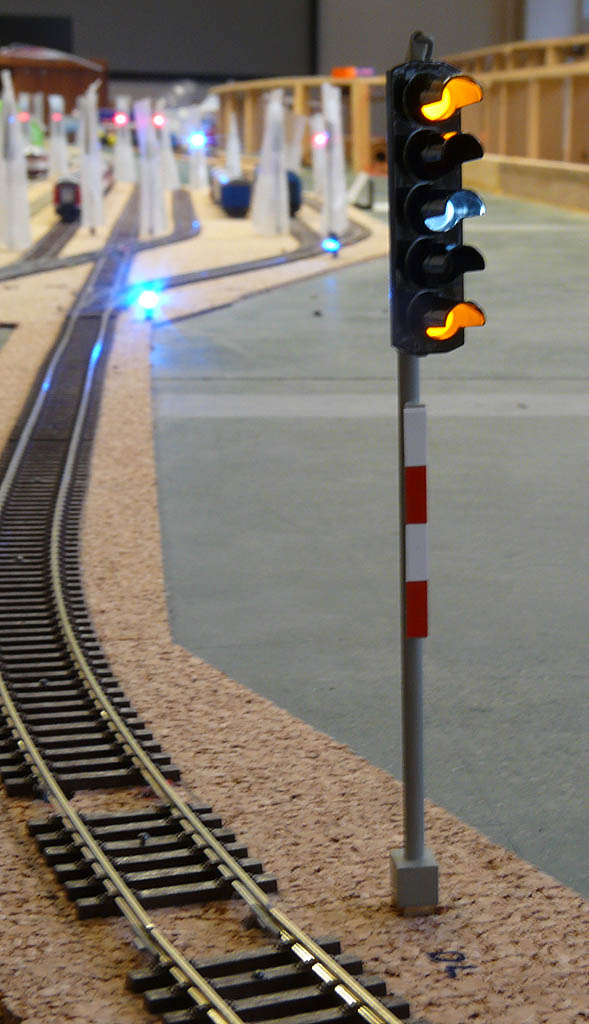

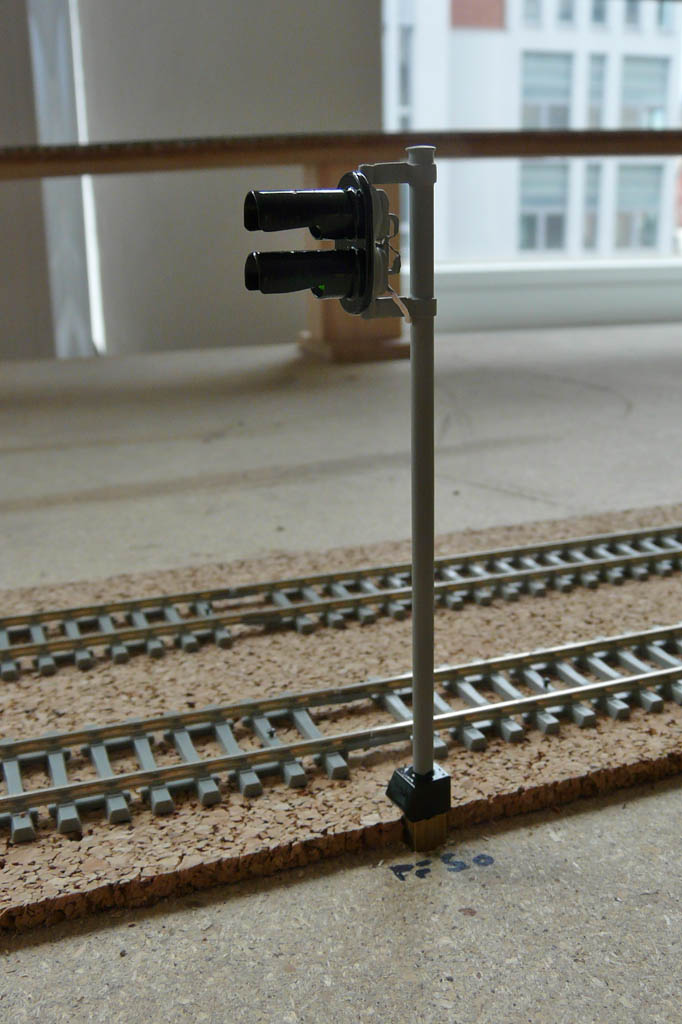

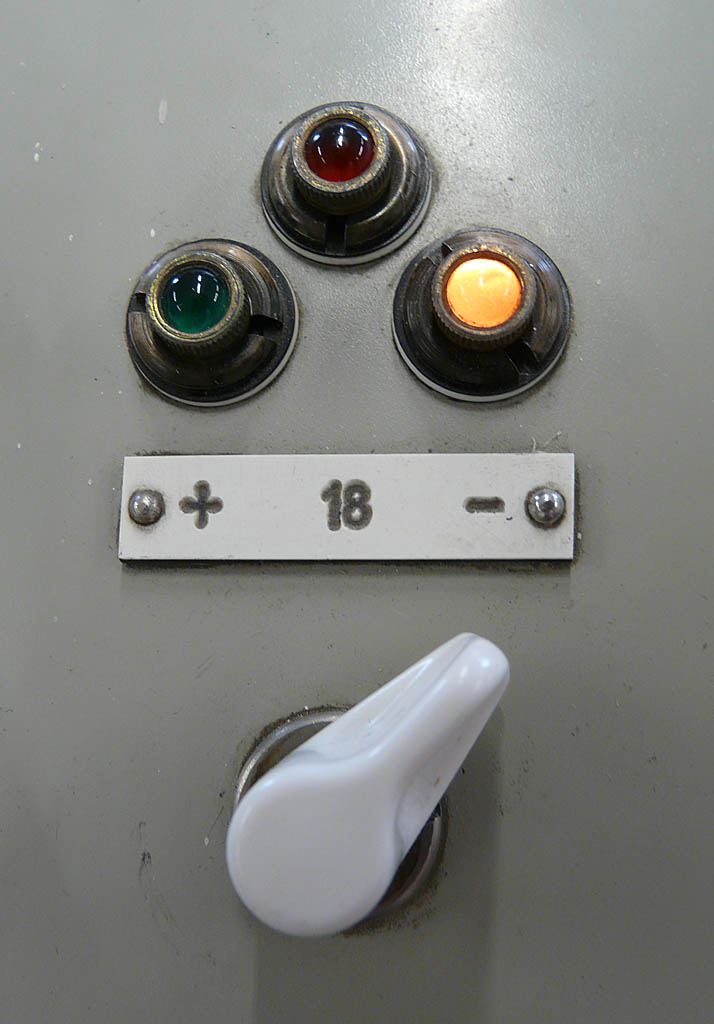

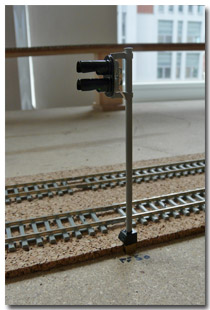

| Zapojený řadič výhybky | Předvěst vzor SSSR |
 |
|

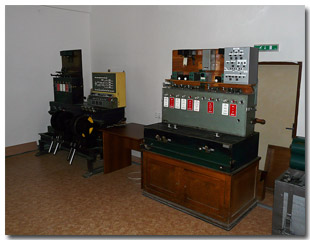

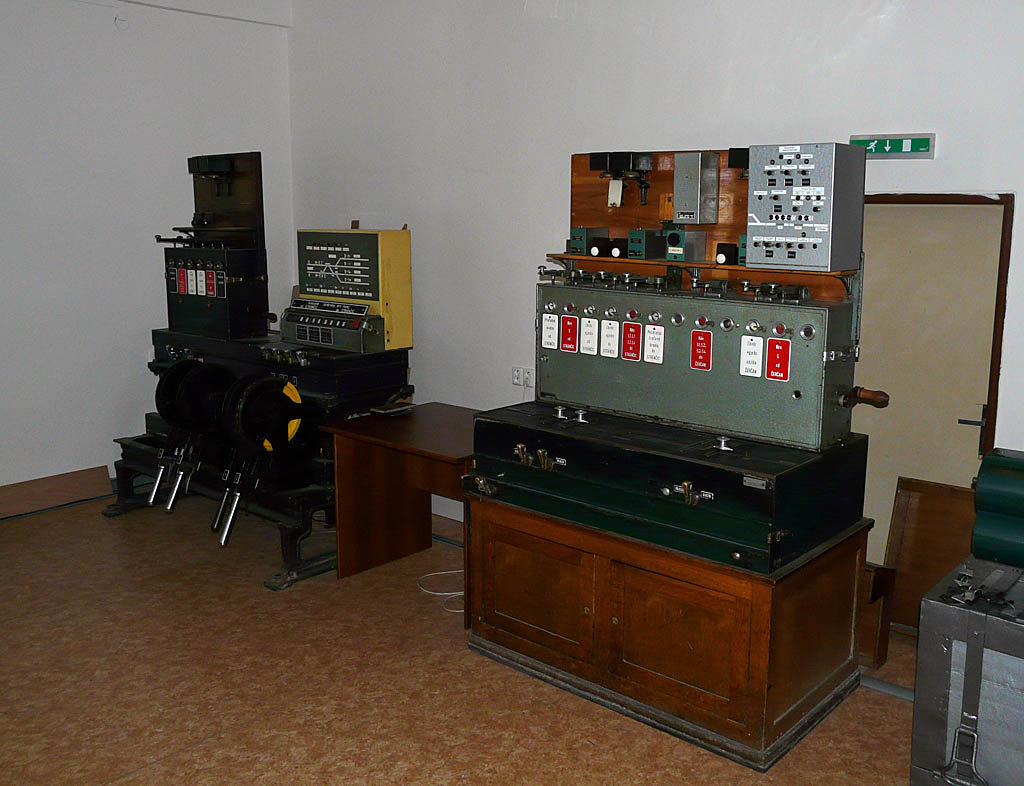

| Řídící přístroj žst. Senohraby | |
Duben 2011
- Dokončena instalace elektroniky na celé hlavní trati
- Zapačato zapojování reléového pultu stanice Strančice
- Dokončeny úpravy reléového pultu (demontáž nepotřebných prvků, přeznačení)
- Proběhla prezentace projektu v rámci 8.ročníku stejnojmenné akce. Z 26 hodnocených projektů jsme obsadili 7.místo.
 |
 |

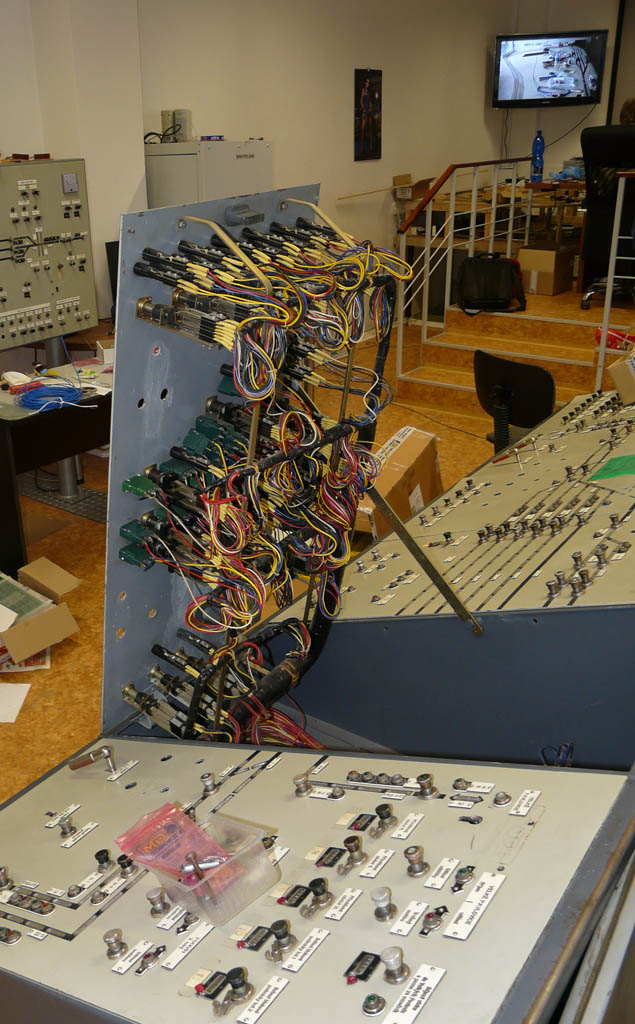

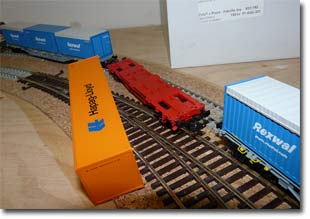

| Úpravy pultu RZZ | I k nehodám občas dochází |
 |
|

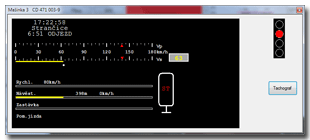

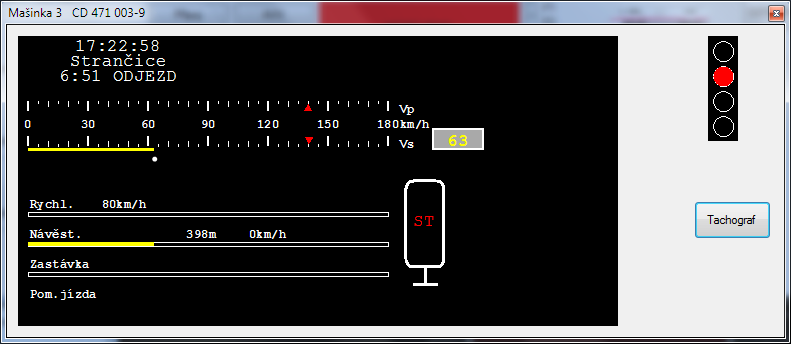

| Brzdění k návěsti stůj v AVV | |
Březen 2011
- Započata instalace elektroniky ve stanici Čerčany pravým zhlavím a staničními kolejemi
- Instalace kamerového systému ve stanici Senohraby
- Oživení dalších lokomotiv s novou elektronikou
 |
 |

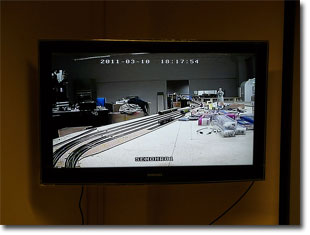

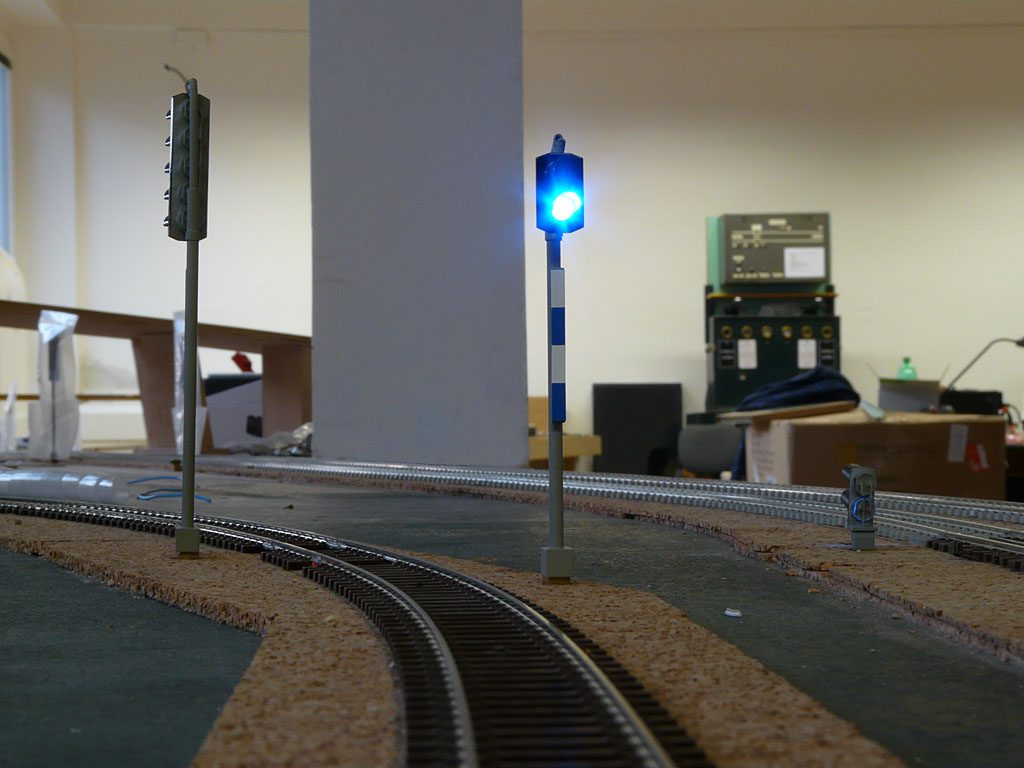

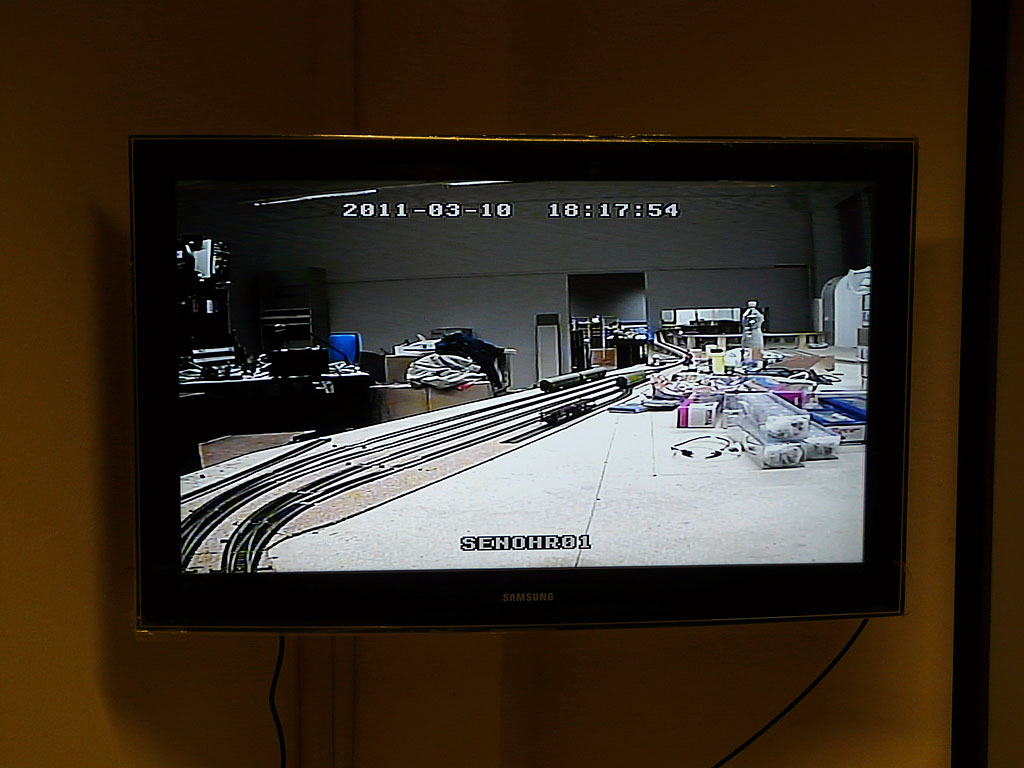

| Kamerový systém | Světelný označník |
 |
 |

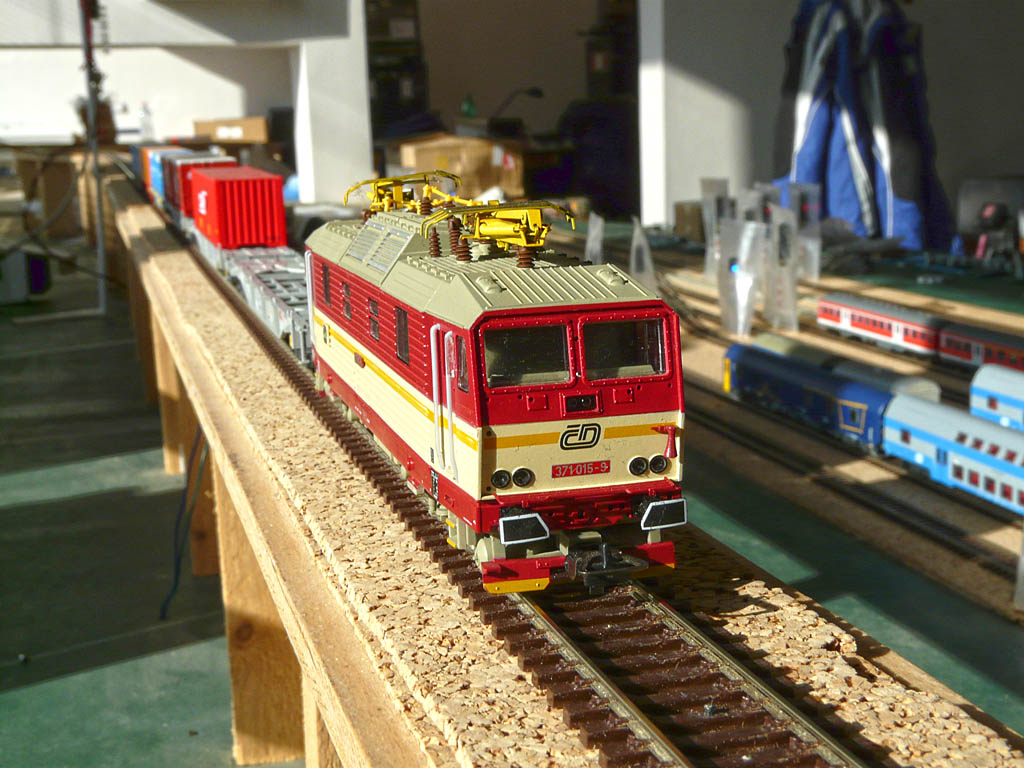

| Kontejnerový vlak před odb. Pyšely | Posun dovolen na místní nádraží lokálky |
 |
|

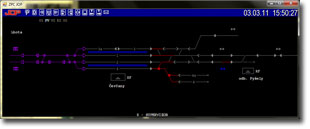

| Aktivace zhlaví Čerčan | |
Únor 2011
- Dokončeno osazení stanice Senohraby elektronikou
- Elektronikou osazena odbočka Pyšely a přilehlé traťové úseky, průjezd skrz odstavné nádraží
- Proběhla montáž přestavníků Roco v odstavném nádraží
 |
 |

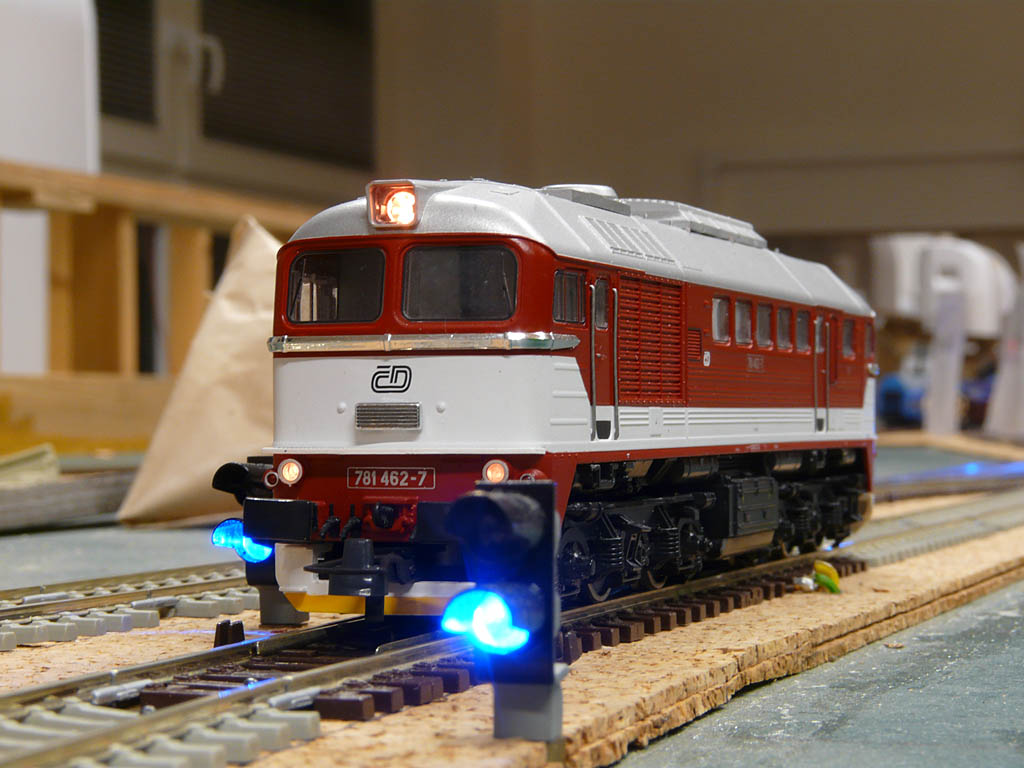

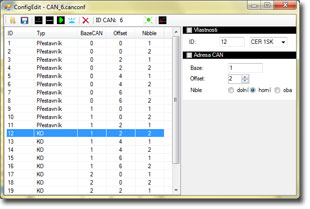

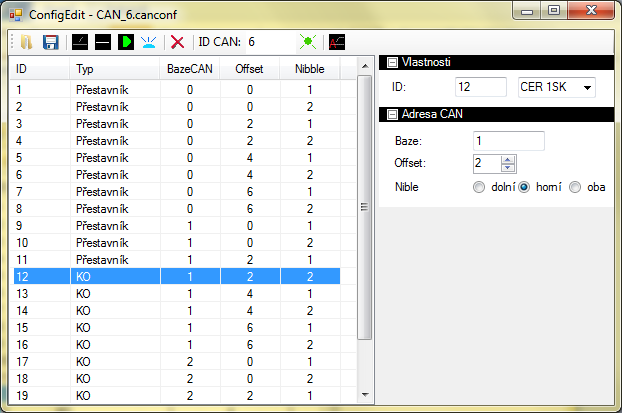

| Aplikace pro tvorbu konfigurací | Sergej při posunu |
Leden 2011
- Bylo dokončeno kompletní osazení stanice Strančice elektronikou
- Osazeny KO v trati Strančice-Senohraby
- Započato osazování stanice Senohraby elektronikou
 |
 |

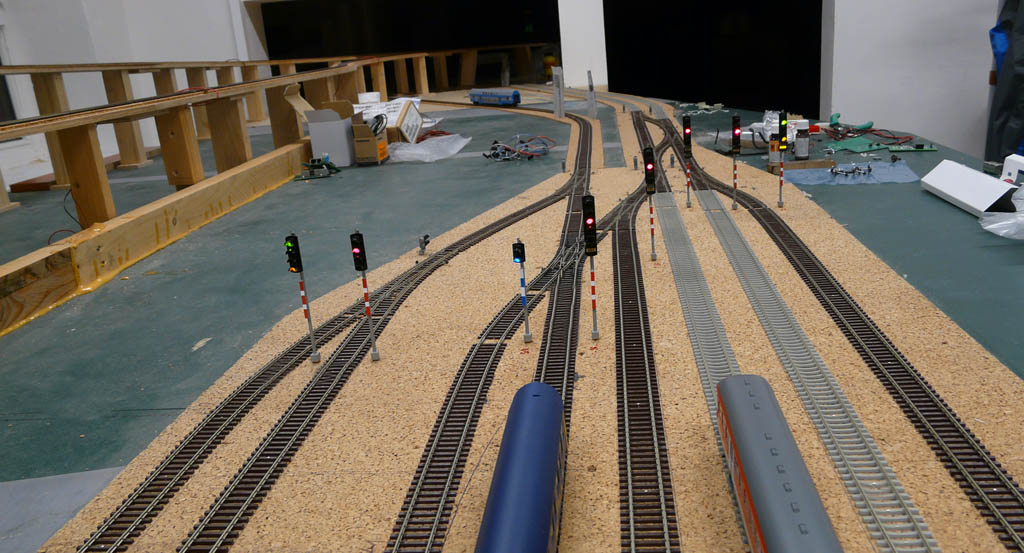

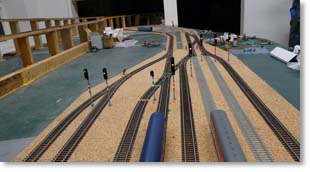

| Pravé zhlaví Strančic | Instalované KO |
 |
 |

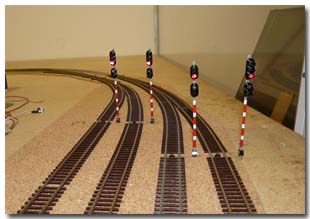

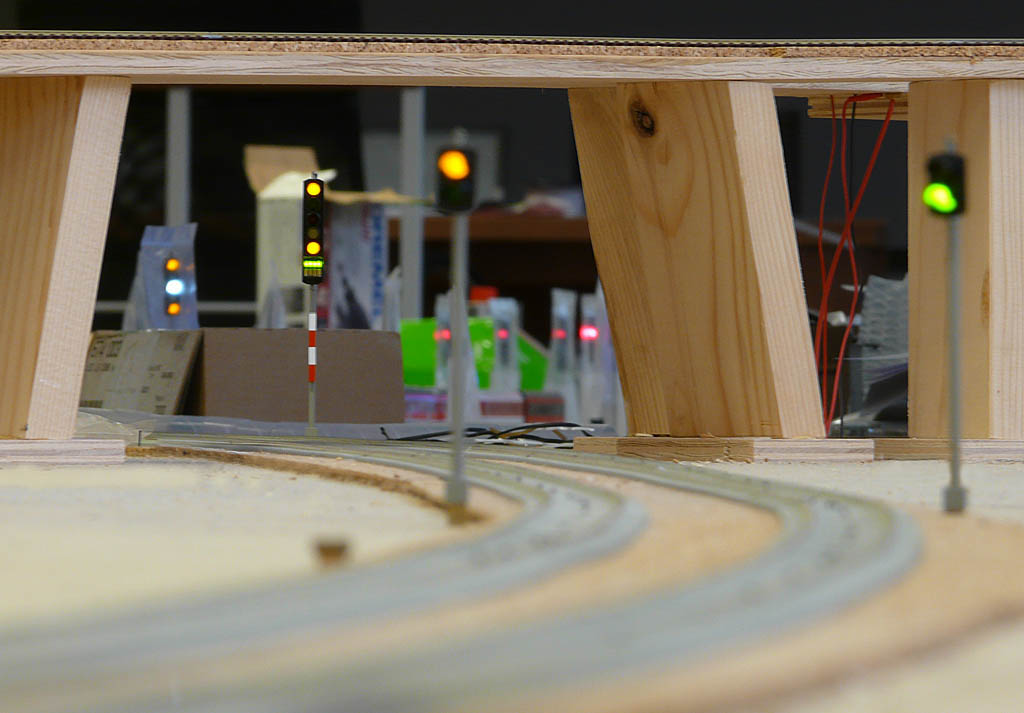

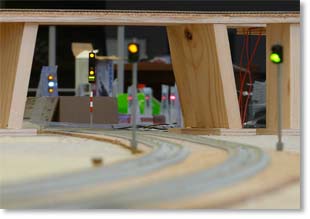

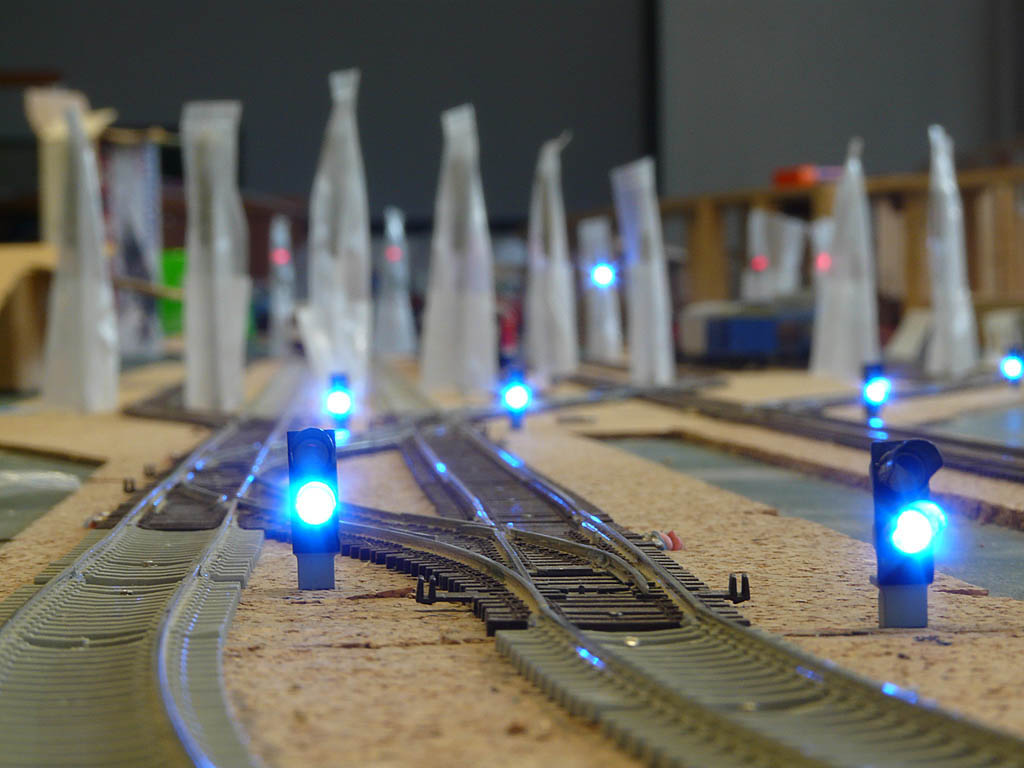

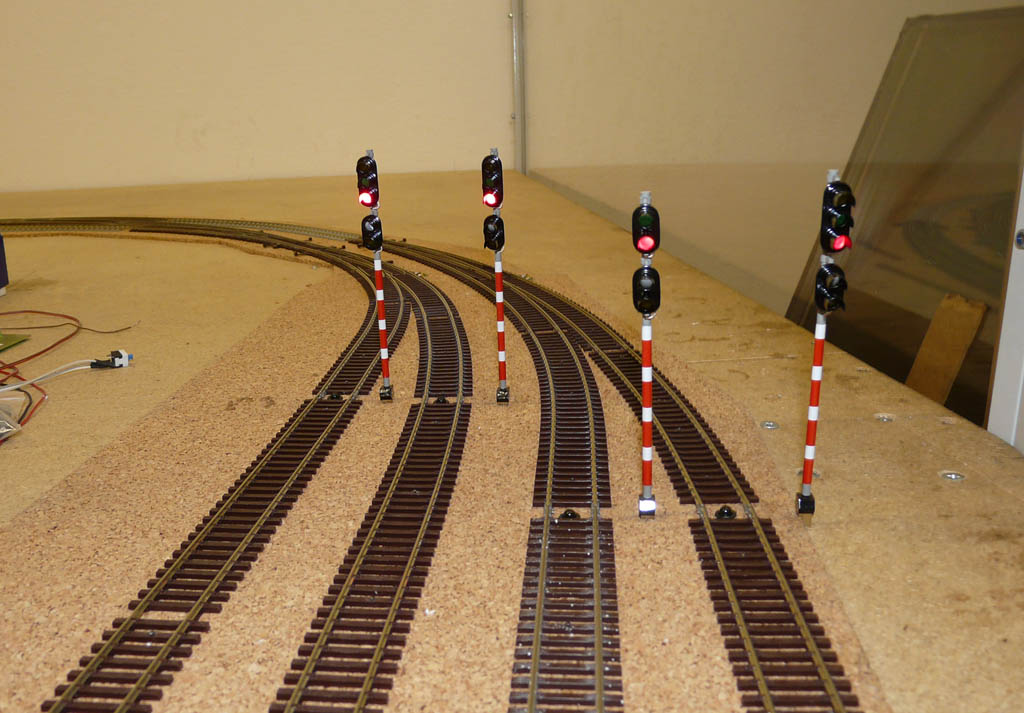

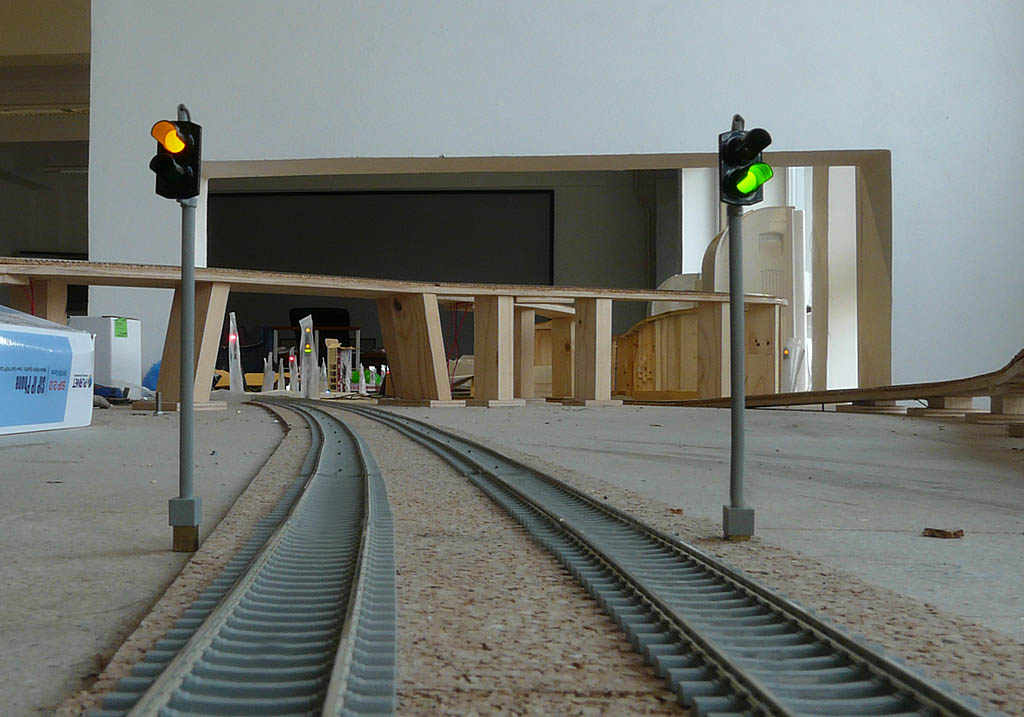

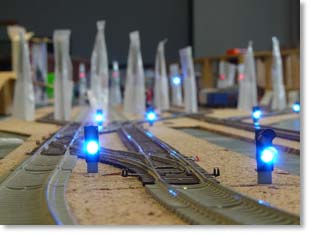

| Předvěsti ze Senohrab | Trpaslíci |
 |
 |

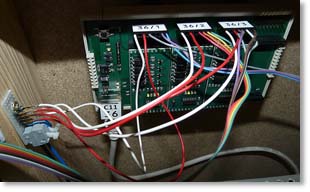

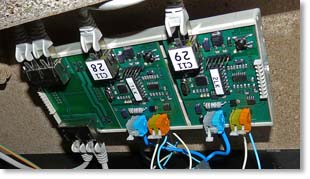

| IO deska vjezdových návěstidel | Vjezd s předvěstí |
 |
|

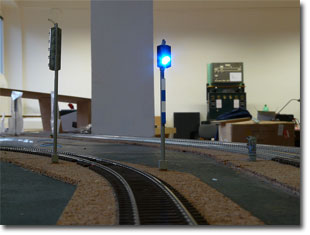

| Vjezd z lokálky | |
