Historie DSFD
Výstavba 2010 a starší
Výstavba 2010
Listopad a prosinec 2010
- Montáž rámů releových stojanů
- Dodání posledního stolu - pro výpravčího u elektromechaniky
- Výroba a osazení elektroniky do lokomotiv
- Pokračuje ladění a testování SW vybavení
- Proběhl výběr a dodávka přestavníků Roco pro skryté odstavné nádraží
- Příprava první šestice lokomotiv na instalaci elektroniky
 |
 |

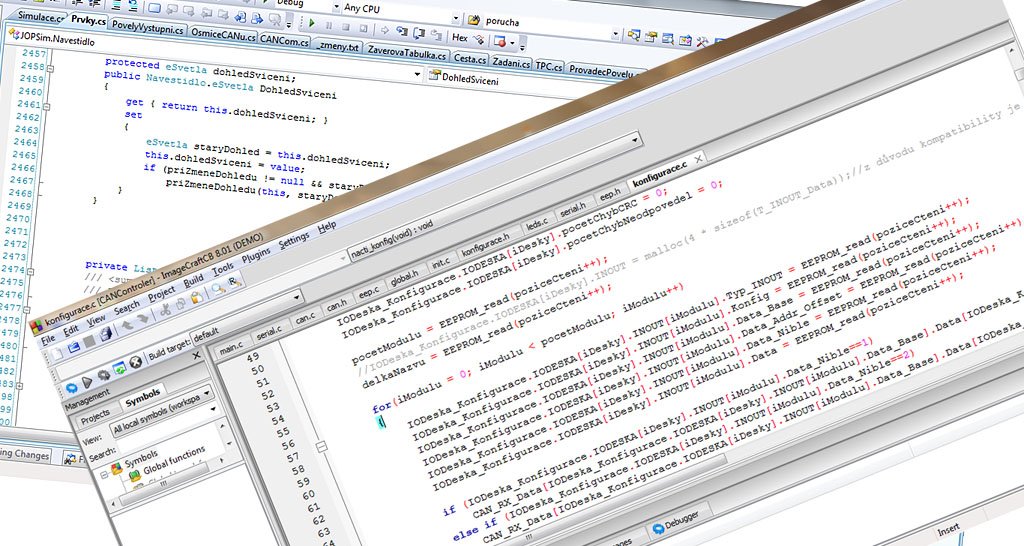

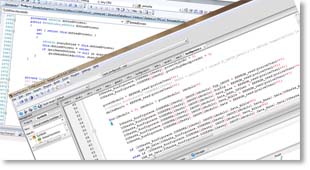

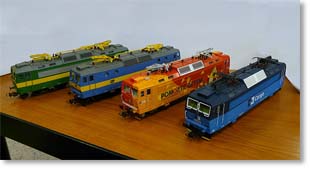

| Část lokomotivního depa | Vývoj SW |
 |
 |

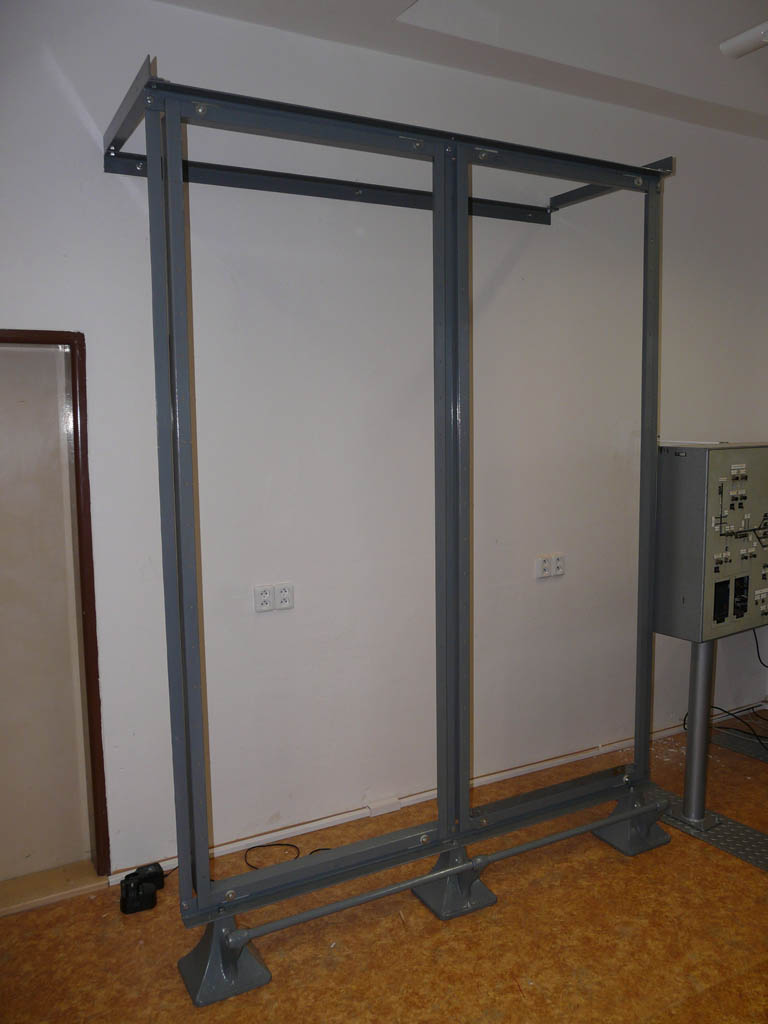

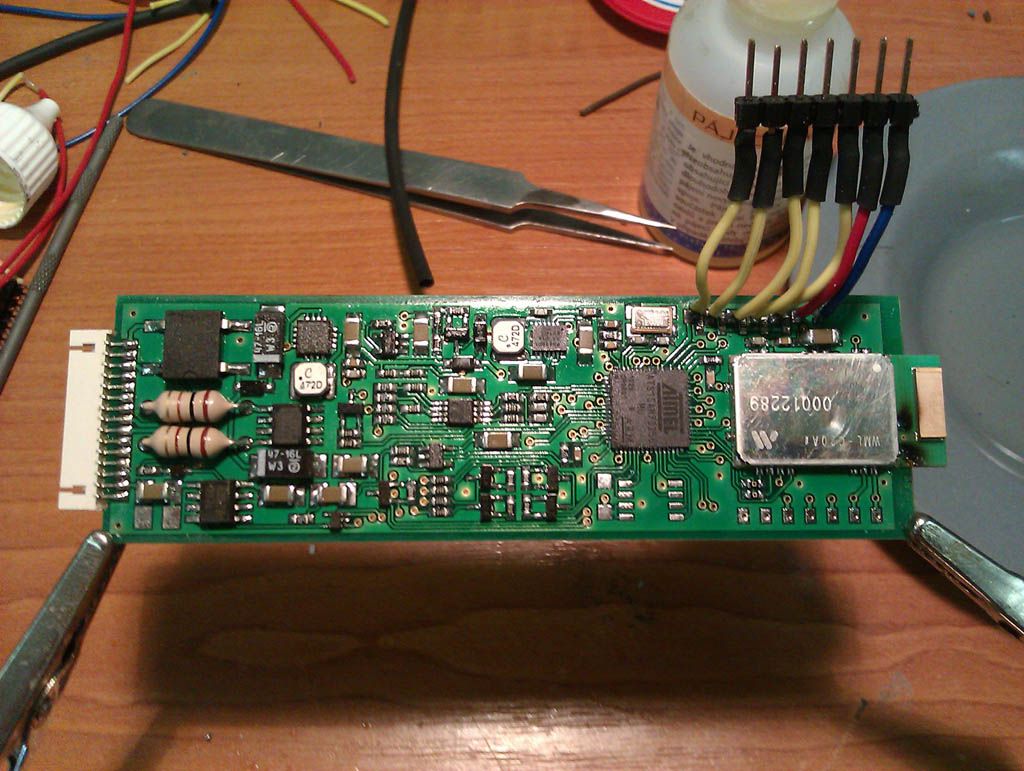

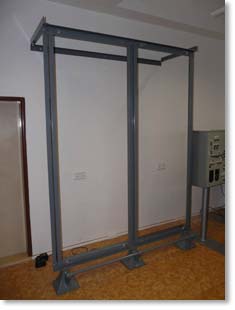

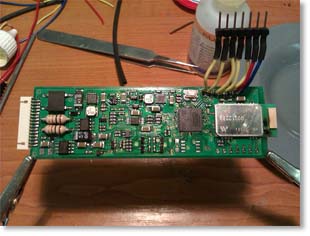

| Elektronika lokomotiv | Rámy releových stojanů |
 |
 |

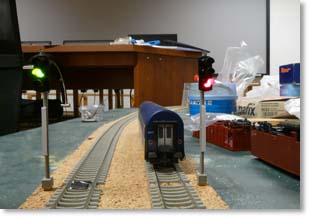

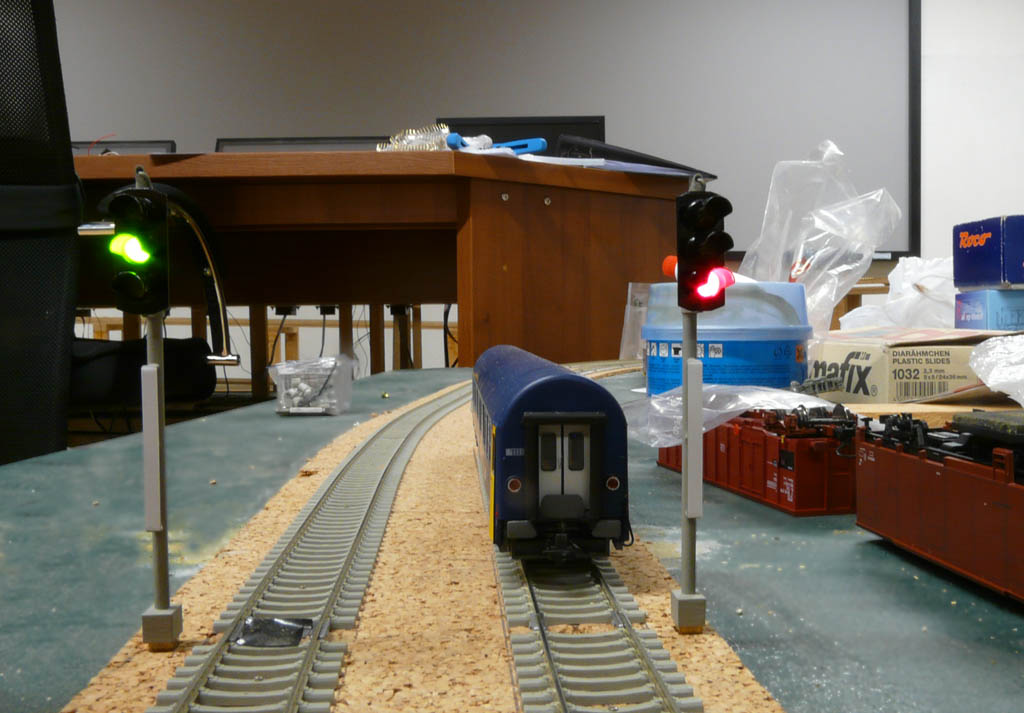

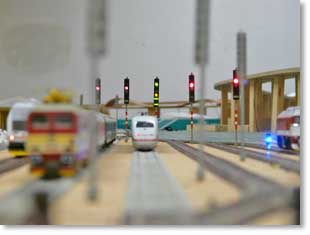

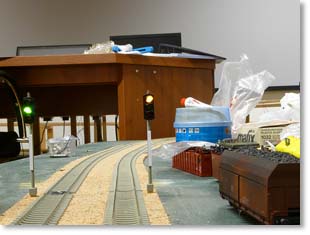

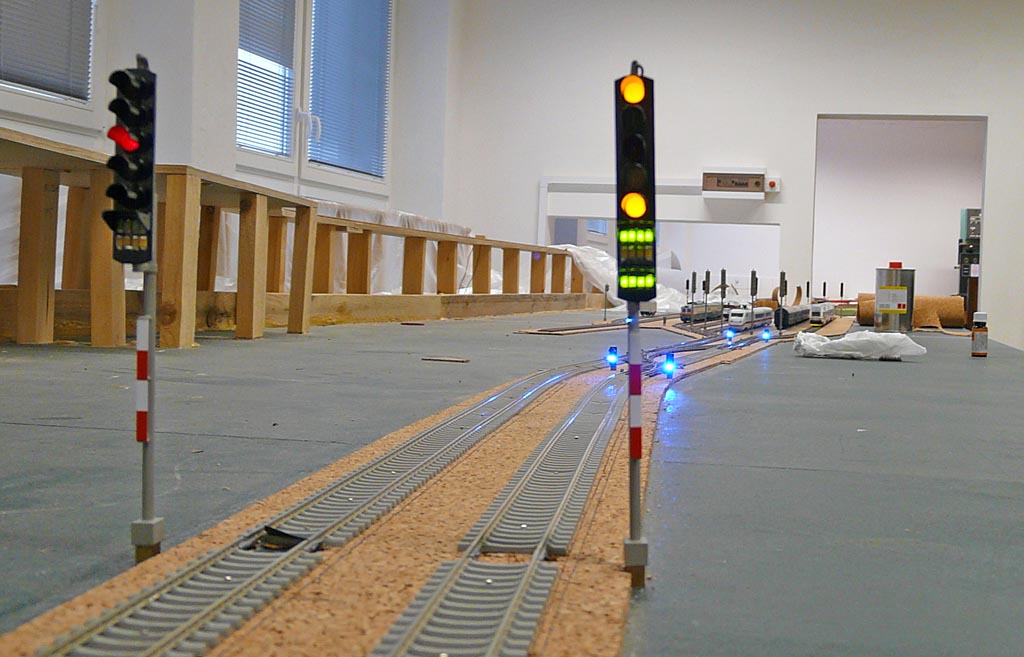

| Zkoušení autobloku | Zkoušení autobloku |
 |
|

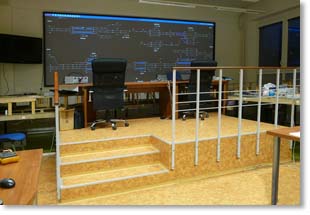

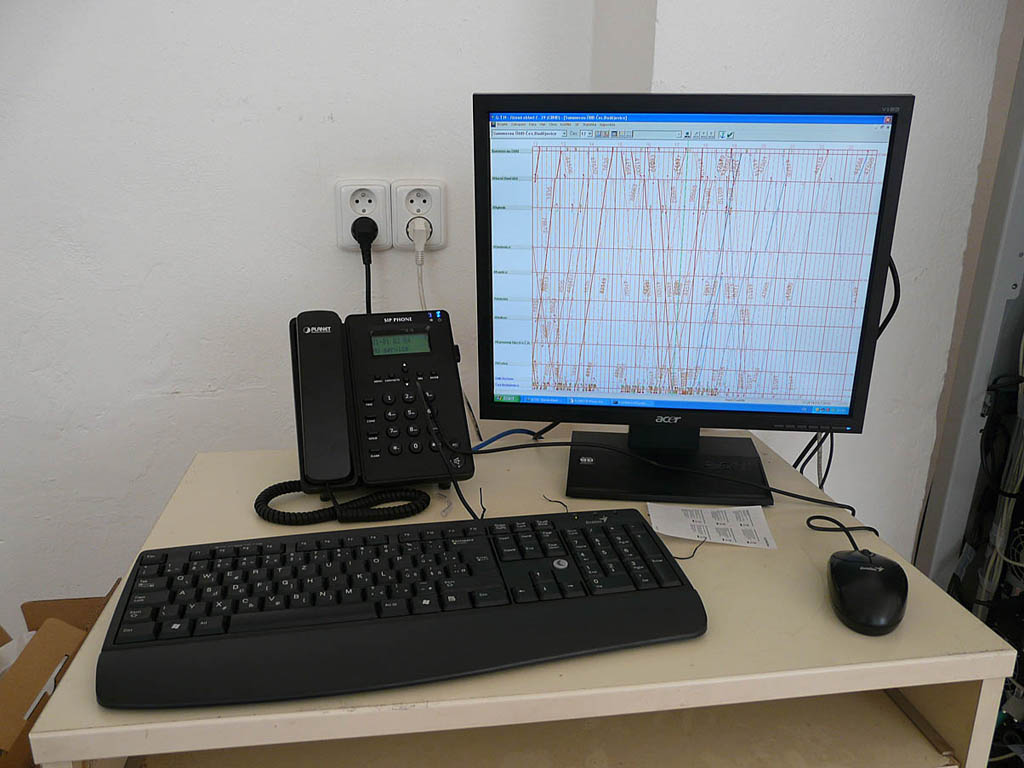

| Pracoviště dispečerů DOZ | |
Říjen 2010
- Natažení napájení pod celým kolejištěm, instalace napájecích zdrojů, natažení CANu, instalace CAN kontrolérů, instalace DIN lišt a postupná instalace definitivní verze elektroniky – začalo se ve stanici Strančice, proběhlo oživení a zkouška komunikace celé CAN sítě
- Příprava na instalaci elektroniky v pultech (DIN lišty, zdroje)
- Dodávka a instalace prahu s průchodem na kabeláž
- Dodávka stolu pro dispečery DOZ
- Dodávka a montáž zábradlí podia
- Dodávka židlí pro jednotlivá pracoviště

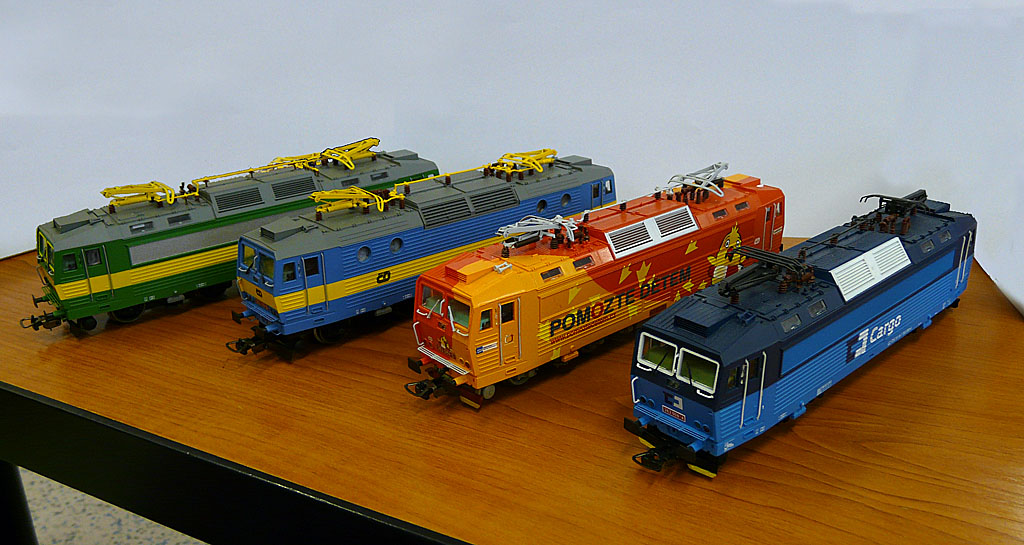

- Doplnění vozového a lokomotivního parku do definitivní podoby
- Příprava na montáž releových stojanů
- Příprava výroby konečné verze elektroniky do lokomotiv
 |
 |

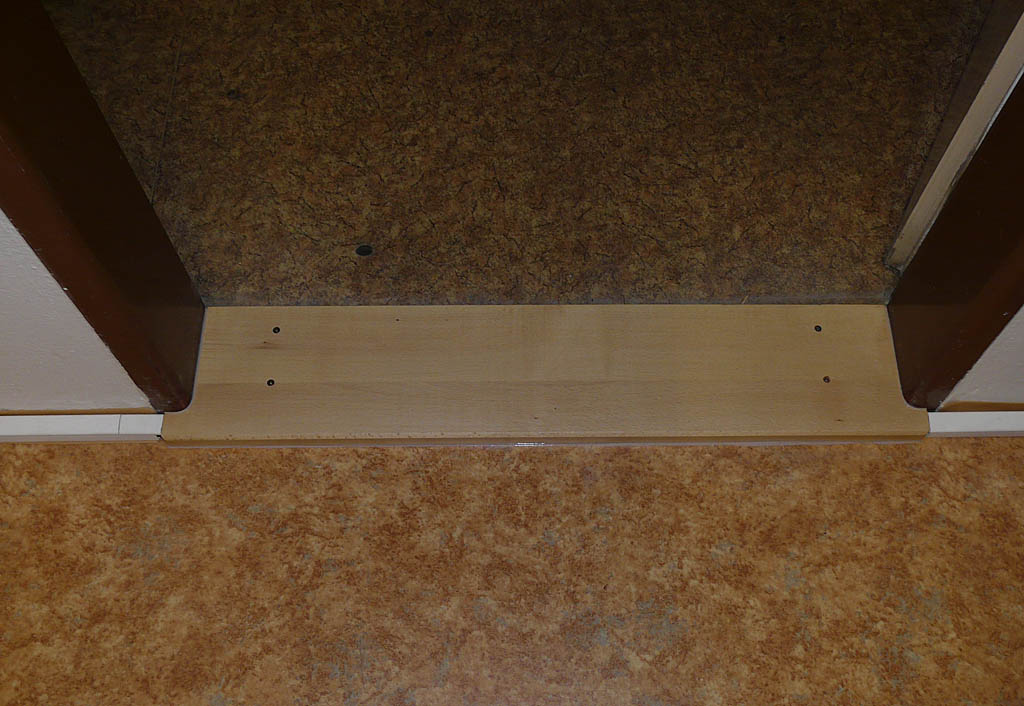

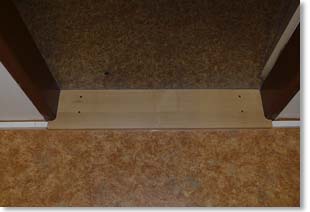

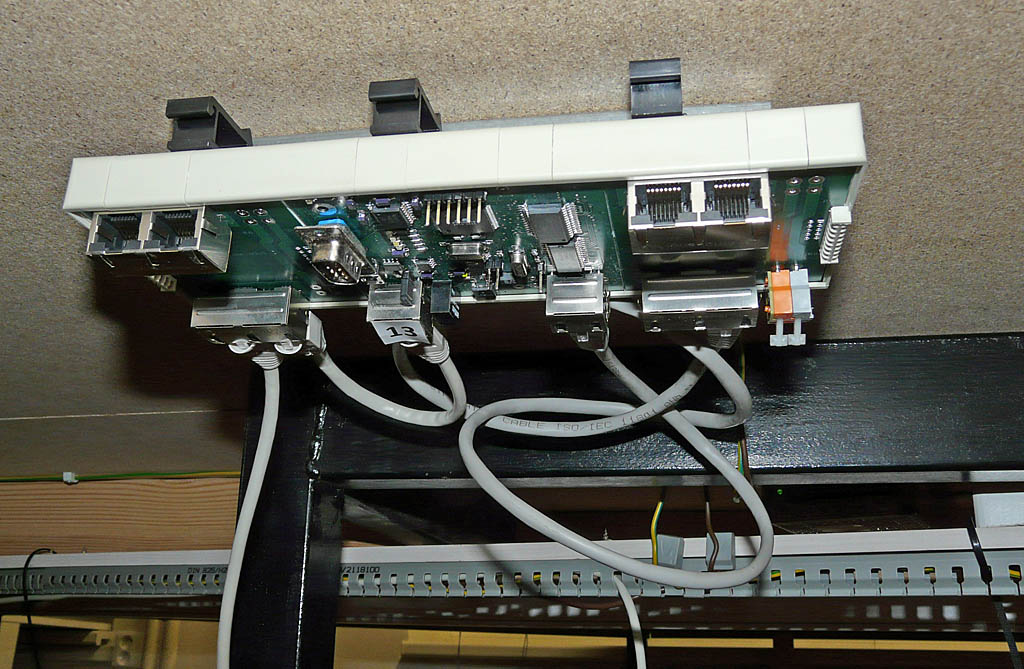

| Práh s ukrytou kabeláží | Jeden z instalovaných CAN Controlerů |
 |
 |

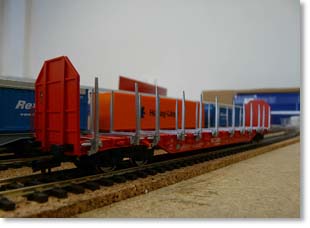

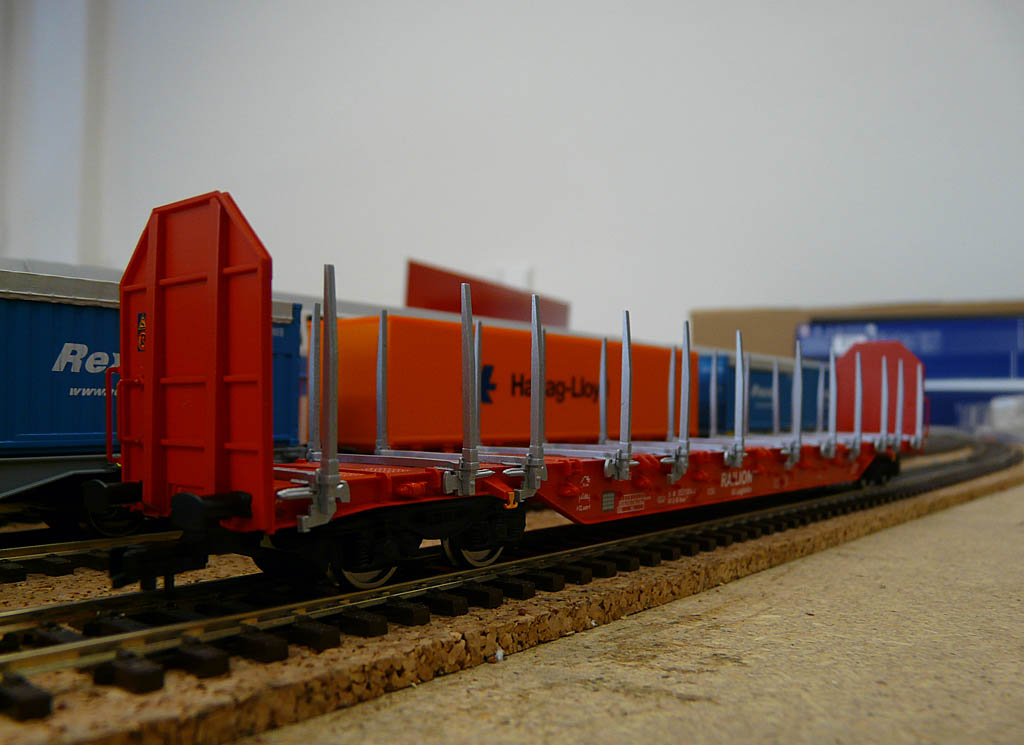

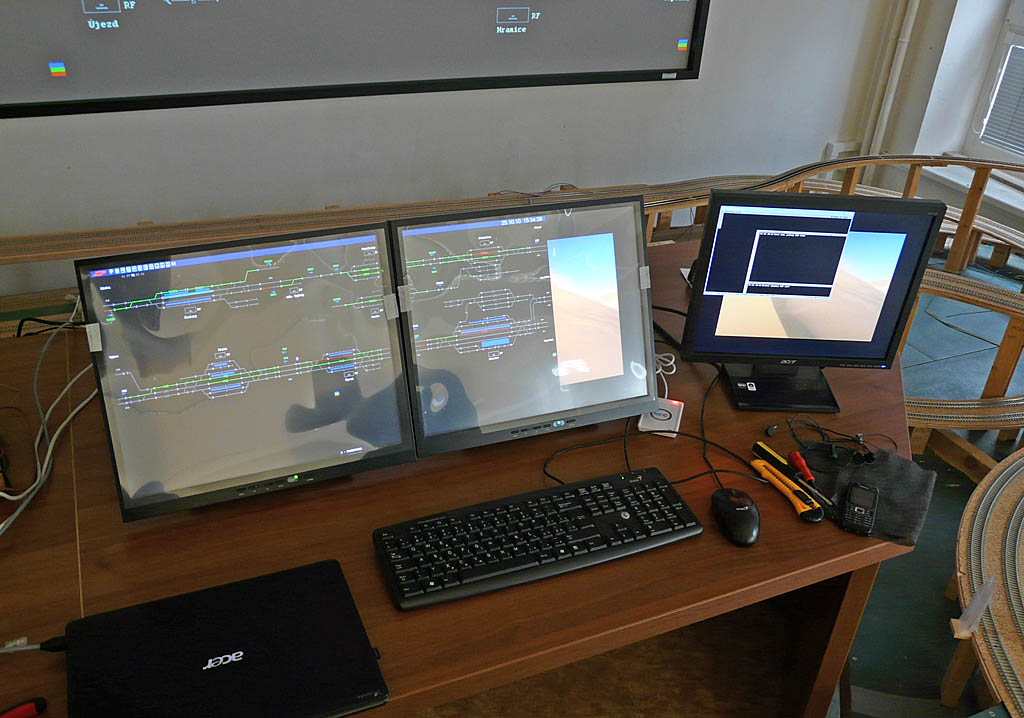

| Zkoušení pracoviště dispečera DOZ | Vůz DB Rnoos |
 |
 |

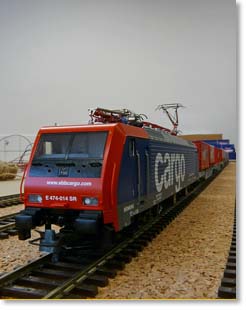

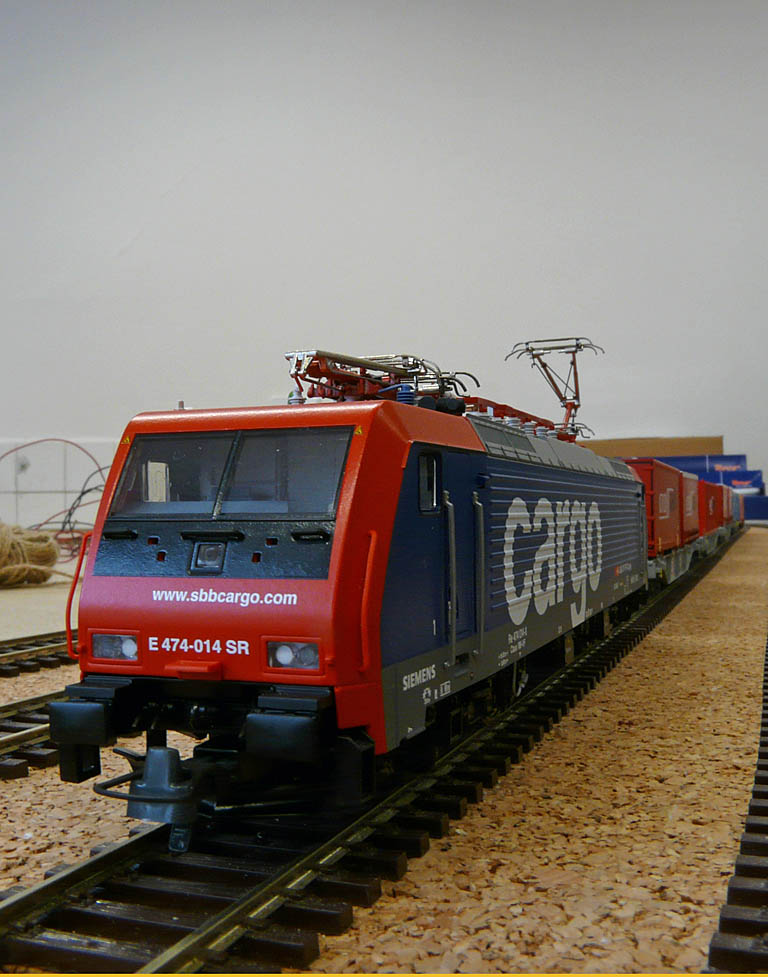

| Kontejnerový vlak | Židle dispečera DOZ |
Září 2010
- Zalištování kabelových rozvodů z racku
- Instalace stolu a pultu TESTu (pracoviště výpravčího žst. Davle)
- Rozvedení napájení pod celým kolejištěm

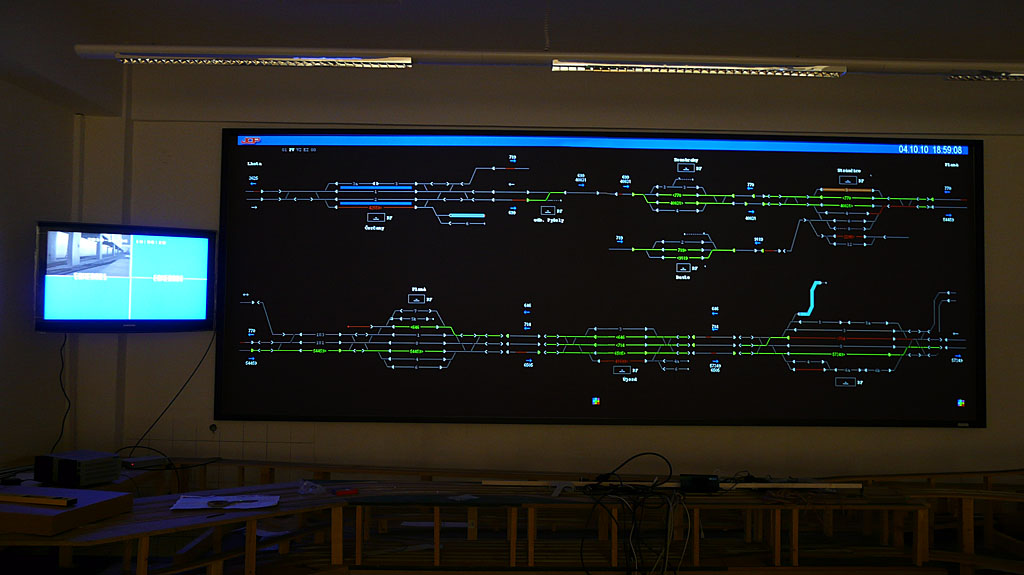

- Instalace panelu VEZO (velkoplošné zobrazení) a televize kamerového systému
- Snesení a recyklace staré verze elektroniky ze stanice Strančice (není SW ani HW kompatibilní s definitivní verzí)
 |
 |

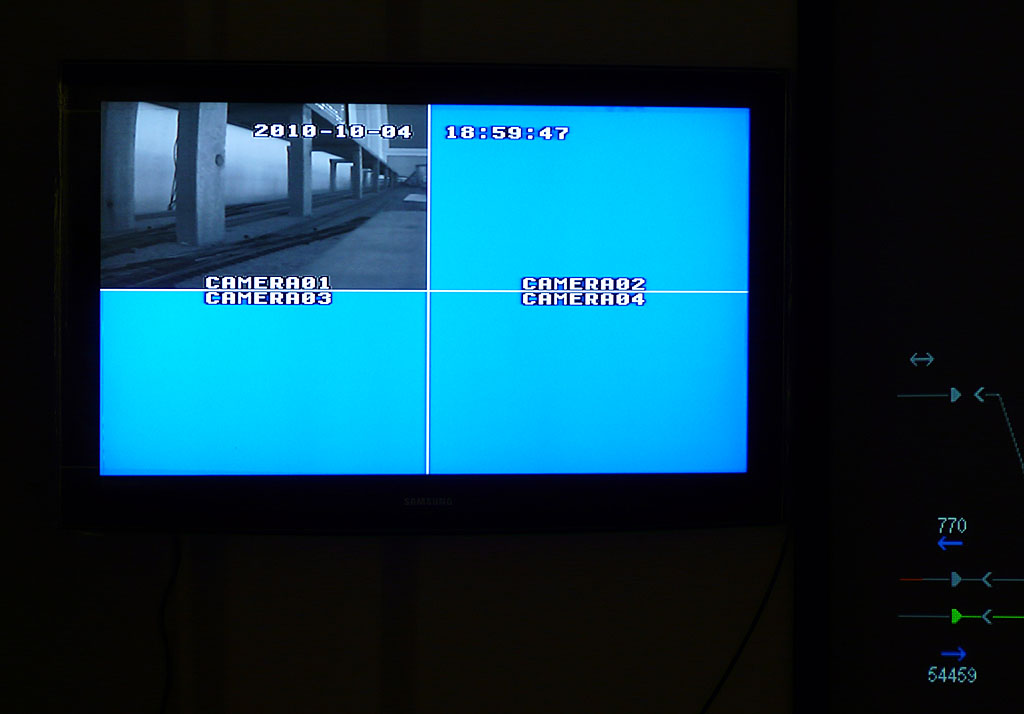

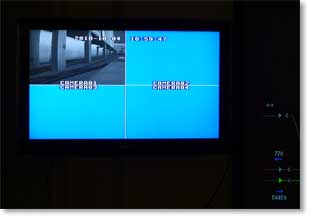

| Výstup kamerového systému | CAN Controler |
 |
 |

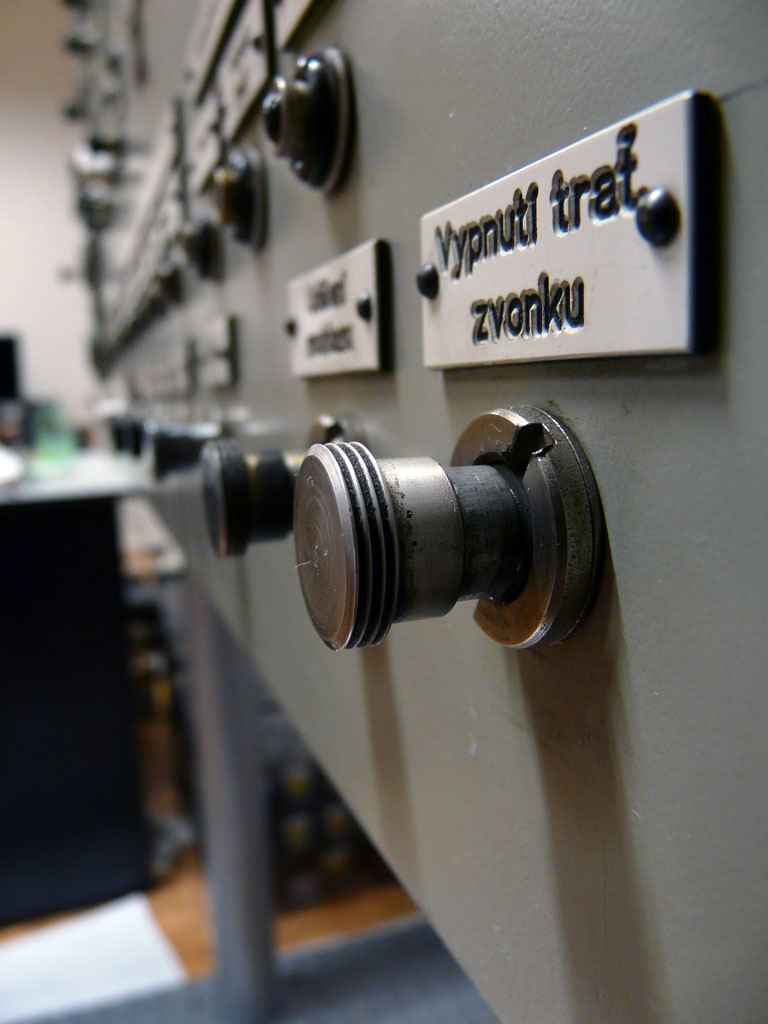

| Uchycený pult TESTu | Detail tlačítka |
 |
 |

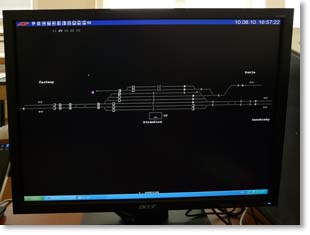

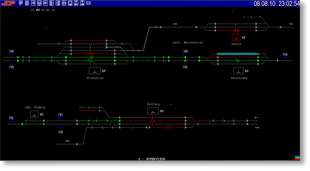

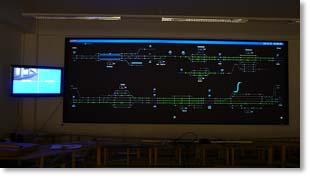

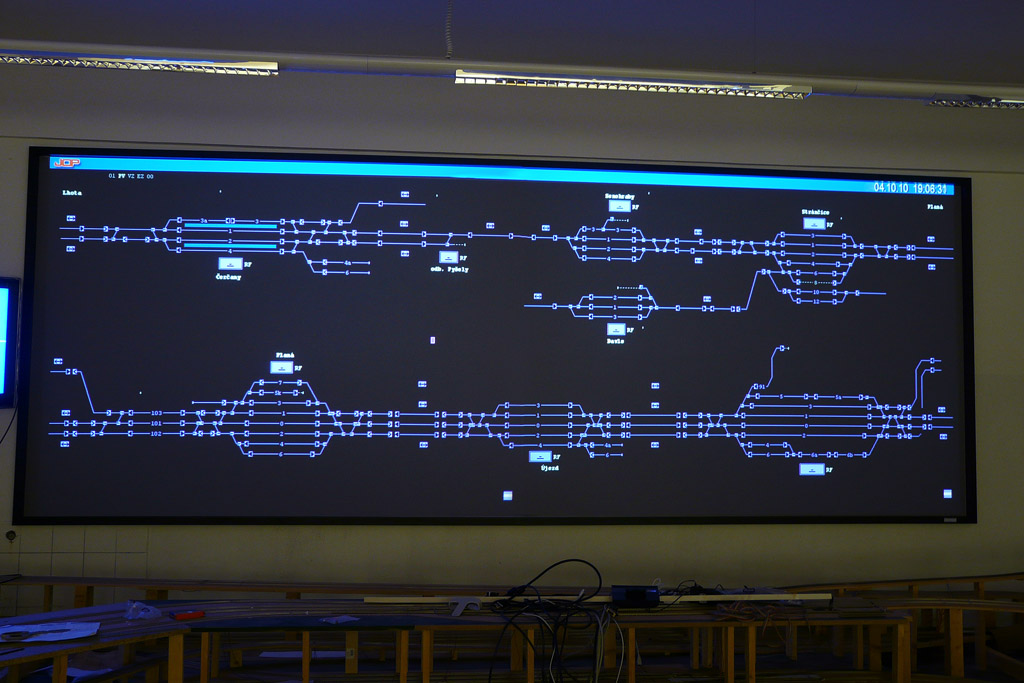

| Stůl výpravčího TEST | Oživování stavědla DOZ s VEZO... |
 |
|

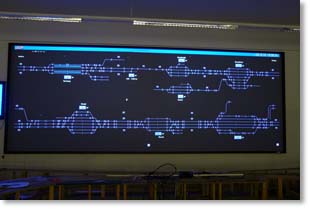

| ... povedlo se | |
Srpen 2010
- Dokončení pokládky kolejiště (poslední byla položena trať Strančice - Davle a rozšířena stanice Davle o kusou kolej)
- Dodávka a instalace stolů vyrobených na míru pro lektora, na pracoviště výpravčího k releovce a k TESTu
- Zkoušení SW pro DOZ s místním ovládáním některých stanic
- Byla zakoupena klimatizace do obou místností sálu
- Hromadná výroba připevňovací sady pro přestavníky, přestavníky instalovány v žst. Senohraby, Davle a odb. Pyšely
- Byla zkompletována dokumentace se zanesením všech změn z průběhu stavby kolejiště. Na základě těchto podkladů byly určeny počty jednotlivých dílů elektroniky pro celé kolejiště - čísla jsou uvedena v sekci O projektu. Běží výroba plošných spojů, v průběhu měsíce byla osazena, oživena a naprogramována první série.
 |
 |

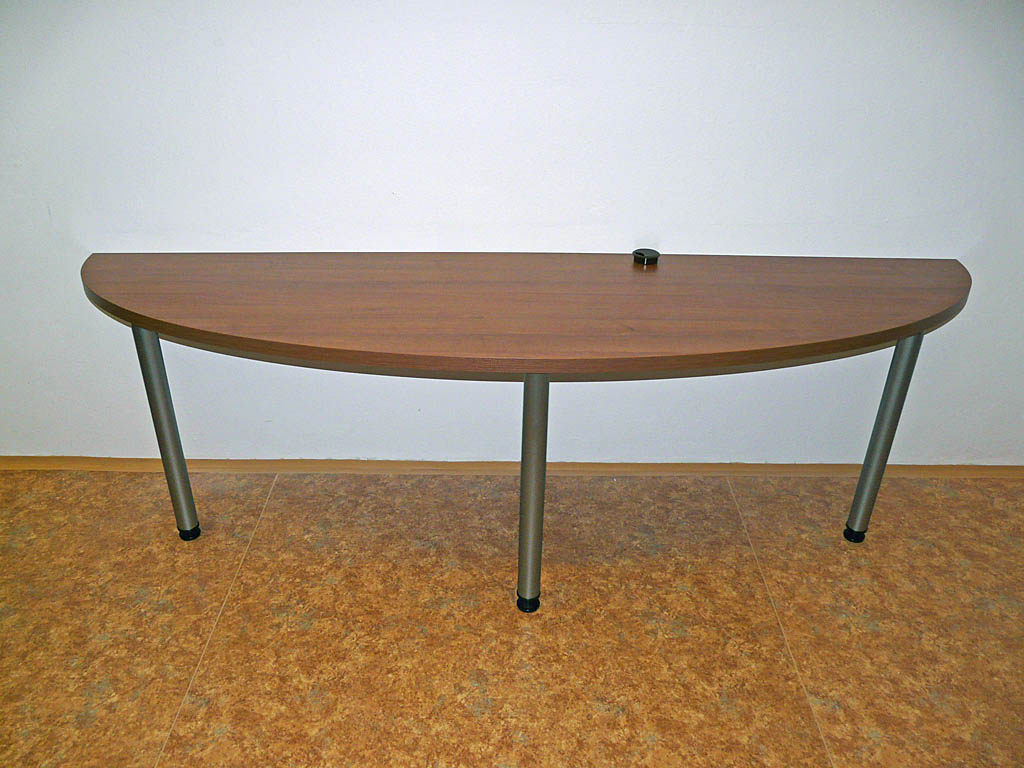

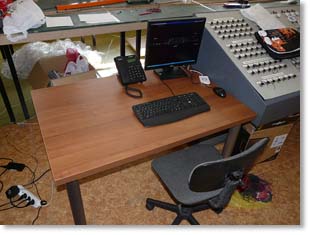

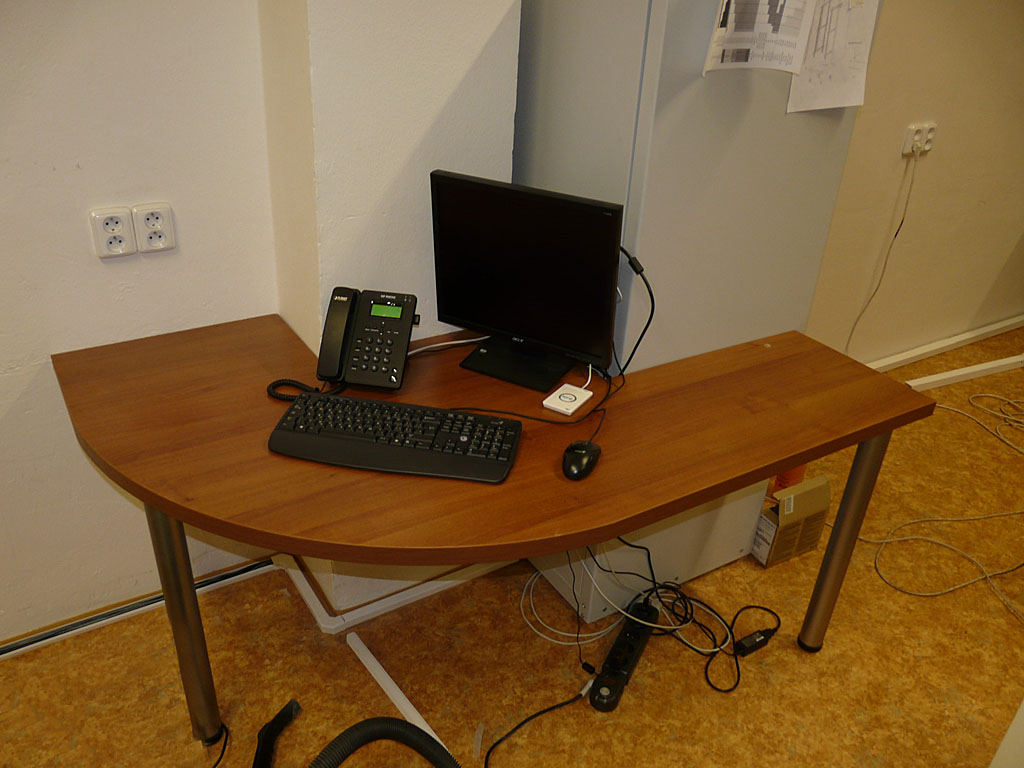

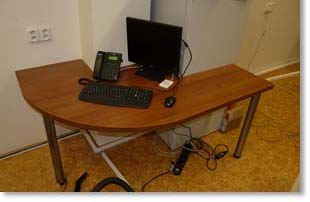

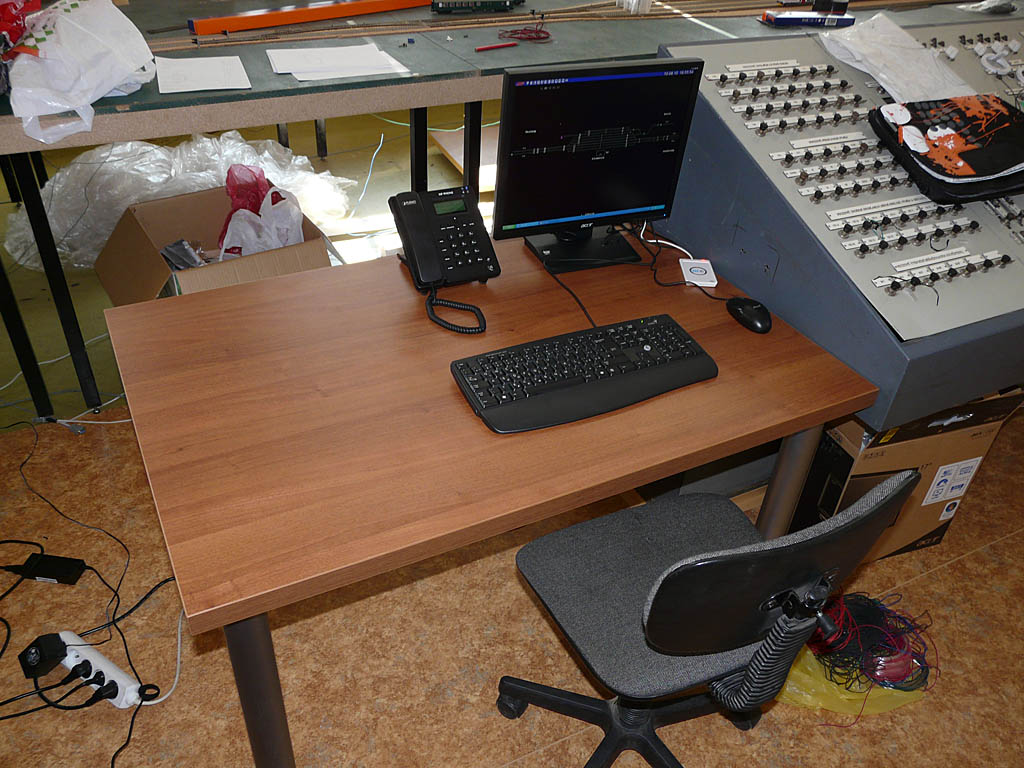

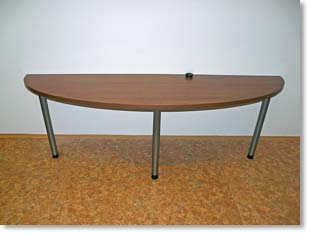

| Stůl lektora | Pracoviště výpravčího Strančice |
 |
 |

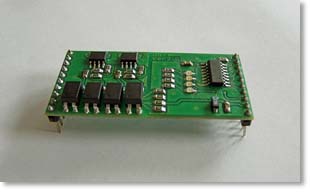

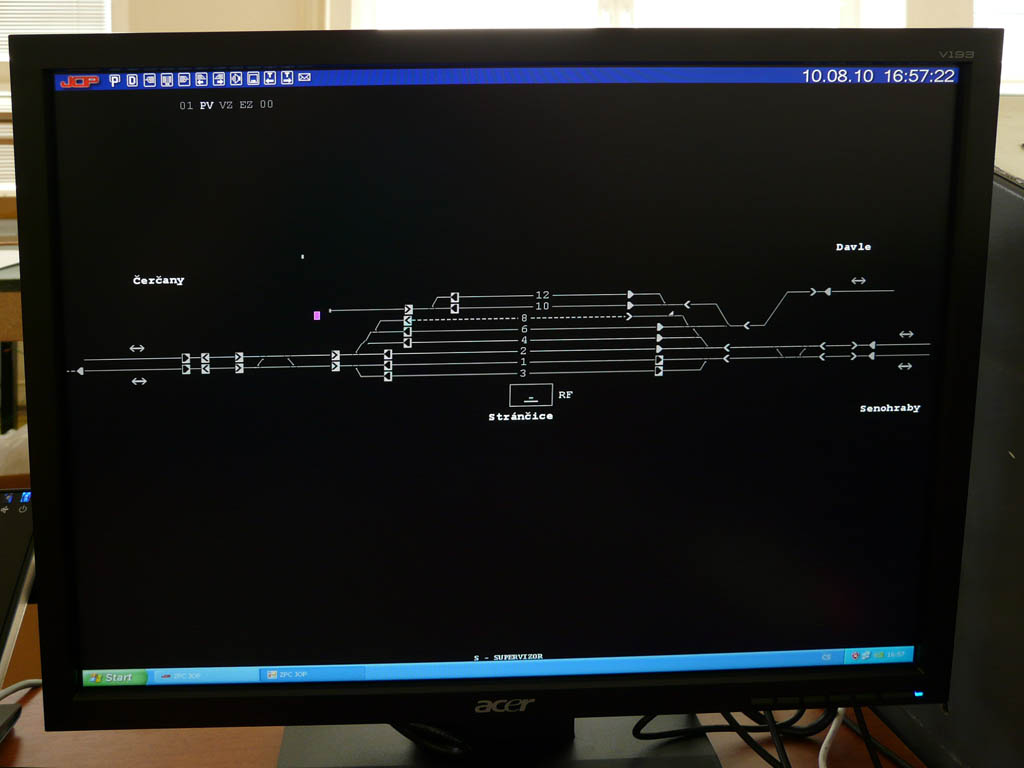

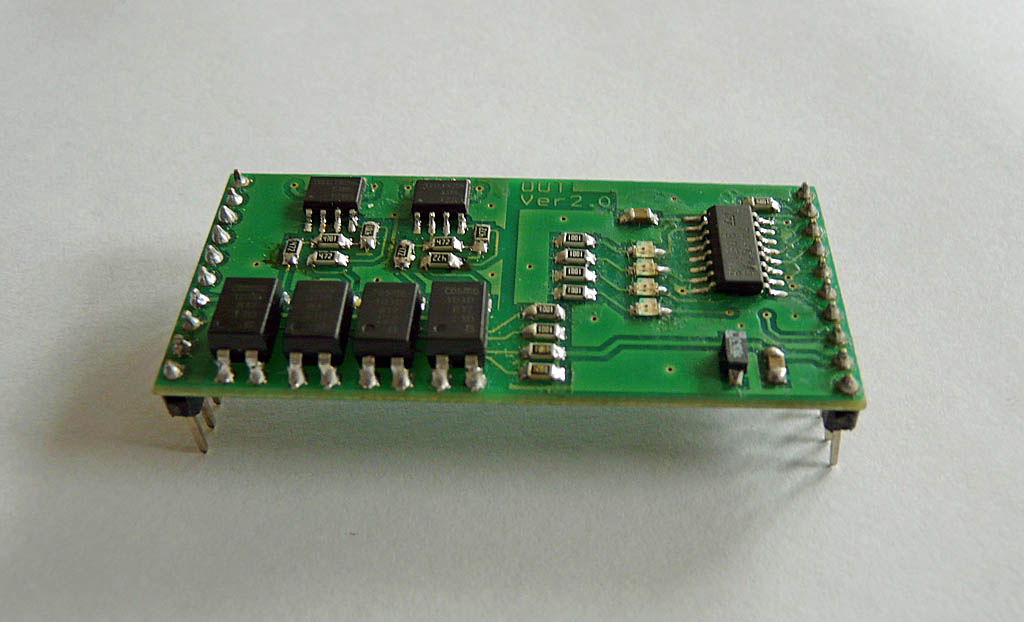

| ES Strančice | Výstupní submodul |
Červenec 2010
- Instalace lina v místnosti 204 a na podiu
- Instalace kabeláže a technologie do racku
- Dokončení pokládky tratě ze Senohrab k odbočce, oprava izolace kolejiště v Čerčanech
 |
 |

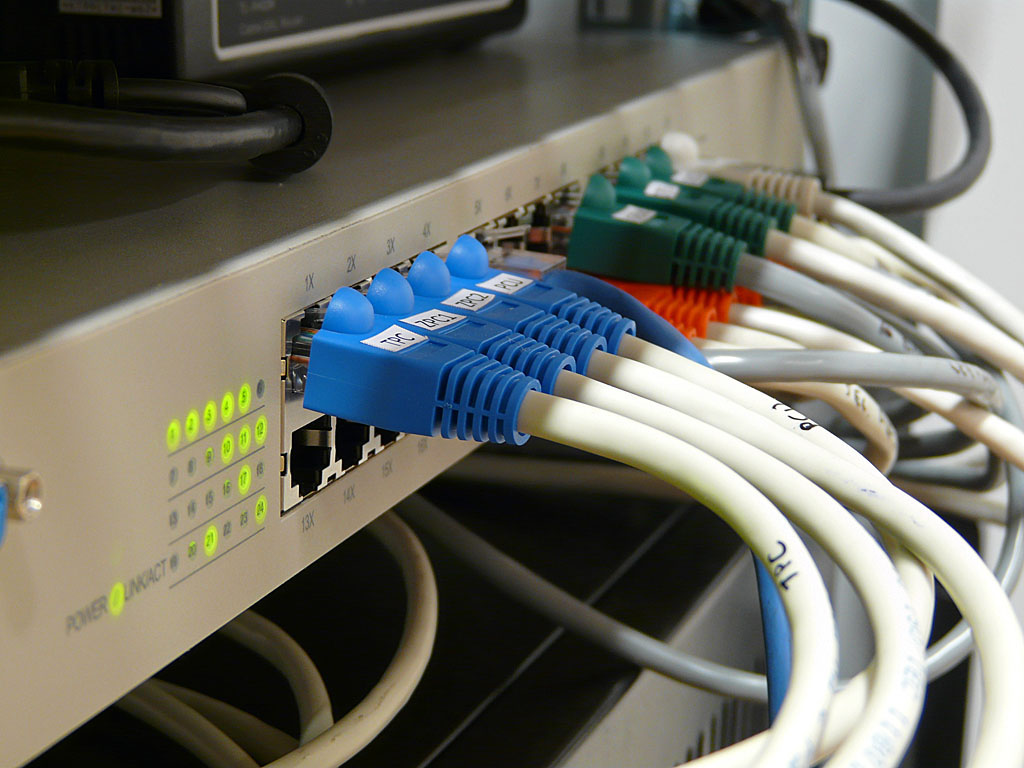

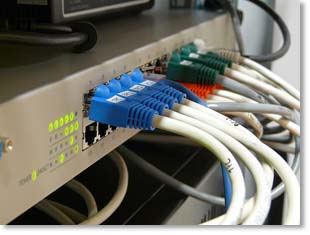

| Lino, pódium pro dipečery DOZ | Switch ve skříni TPC/DOZ |
 |
 |

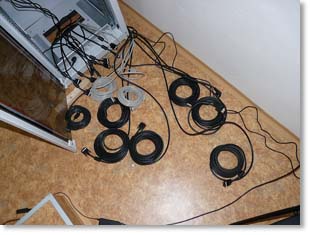

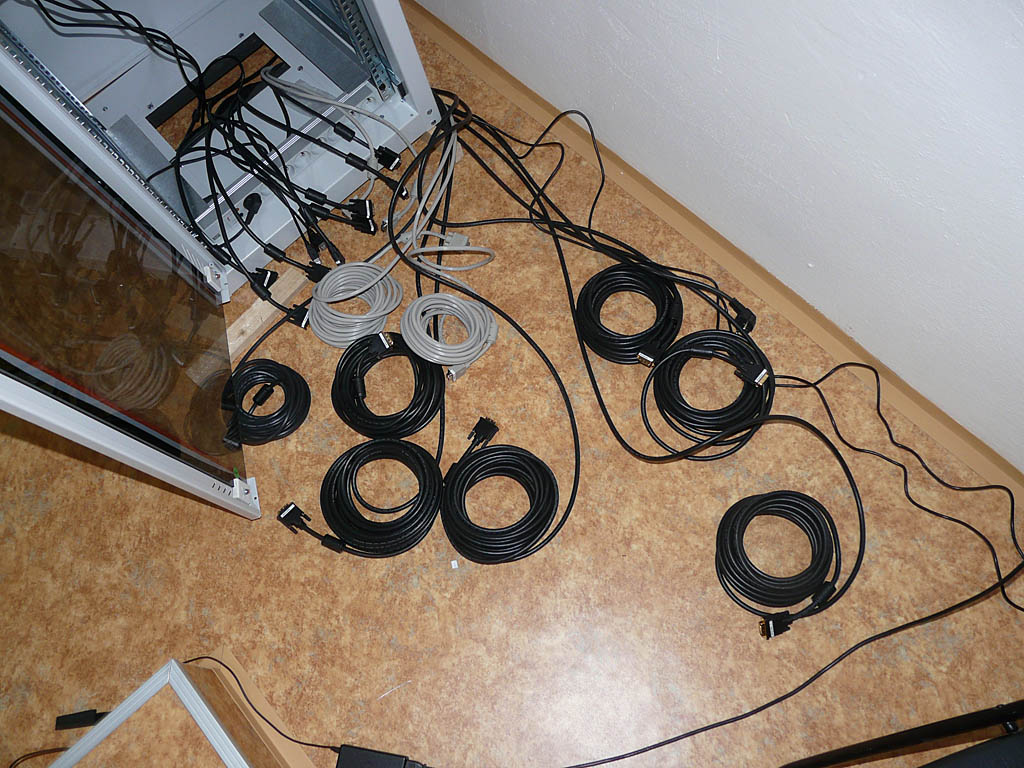

| Instalace kabeláže do skříně TPC | Pracoviště výpravčího TEST na provizorním stole |
 |
 |

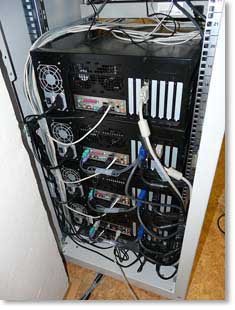

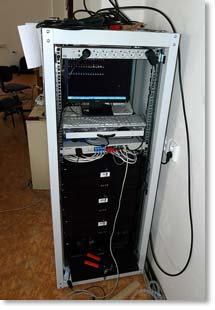

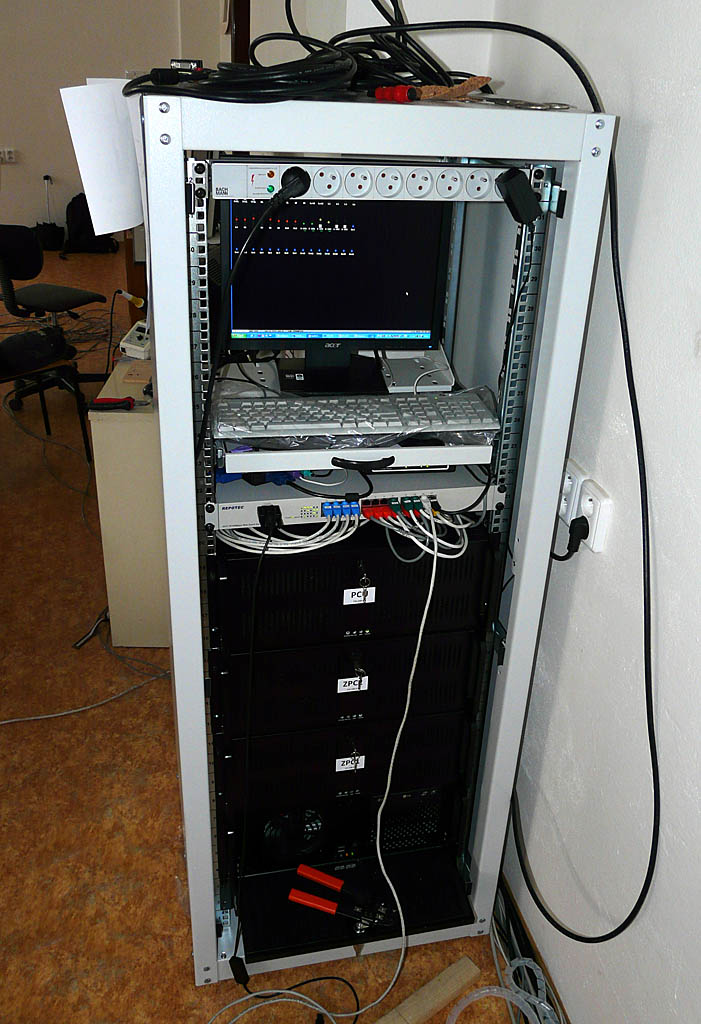

| Skříň TPC/DOZ | Skříň TPC/DOZ |
 |
|

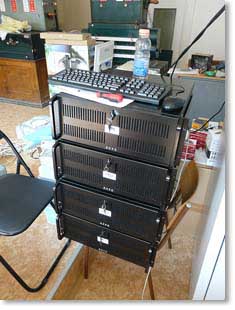

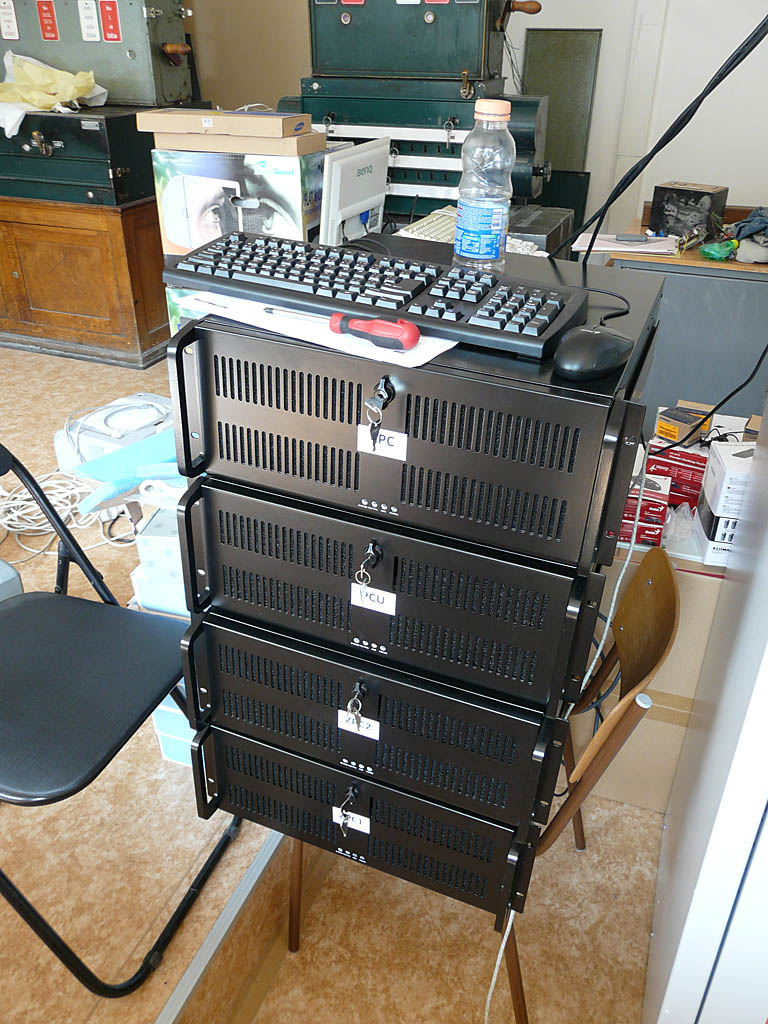

| Testování TPC, ZPC, PCU před instalací do racku | |
Červen 2010
- Sestavení PC a instalace SW vybavení, příprava kabeláže
- Dodělání některých drobností v elektronickém stavědle
- Definitivní situování návěstidel AB a AH v traťových úsecích po schůzce situační komise
- Přípravy na instalaci pódia pro dispečery DOZ a zadání jeho výroby
- Vyklizení místnosti 204 krom kolejiště a pultu RZZ kvůli instalaci lina
- Ve dnech 29. a 30. 6. instalace pódia v místnosti 204
 |
 |

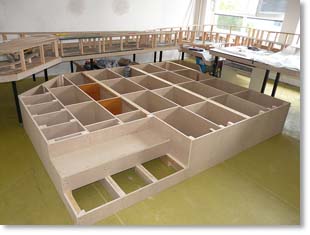

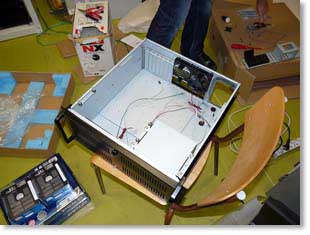

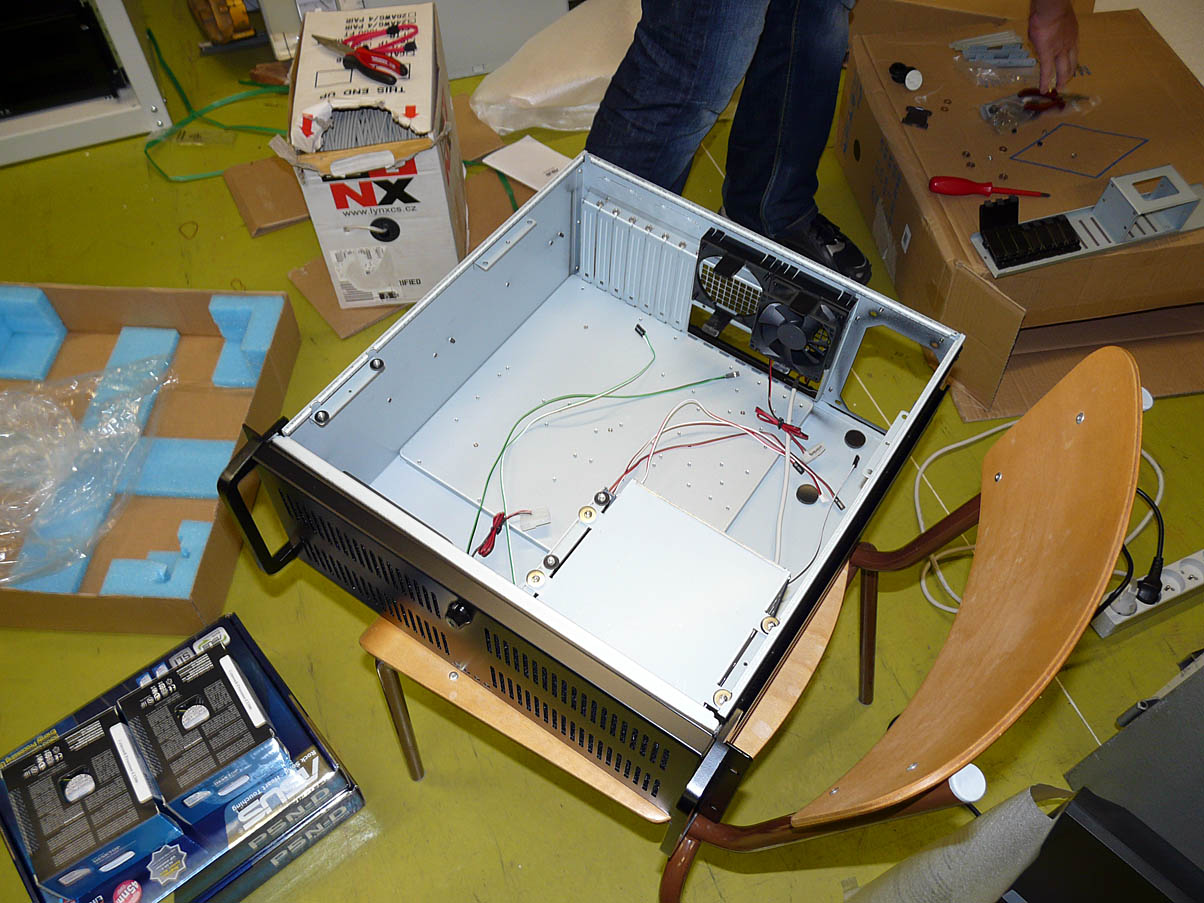

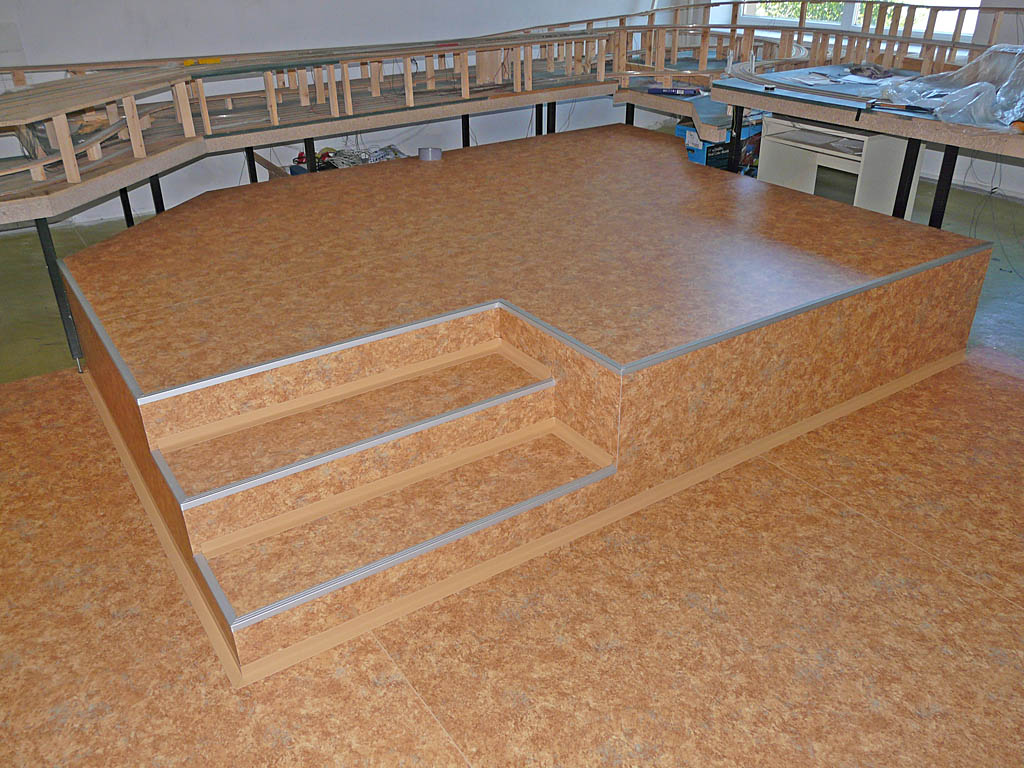

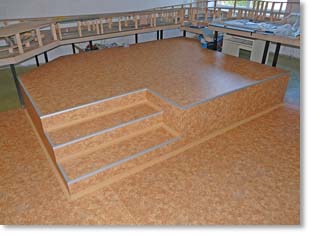

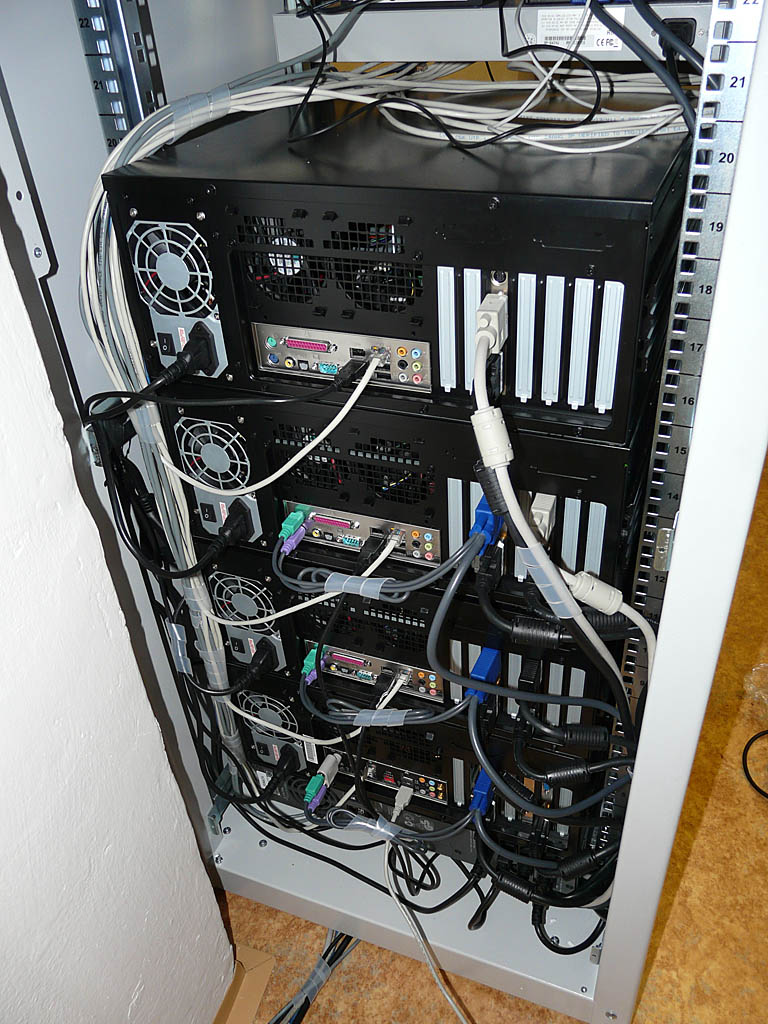

| Sestavení TPC | Instalace pódia |
 |
|

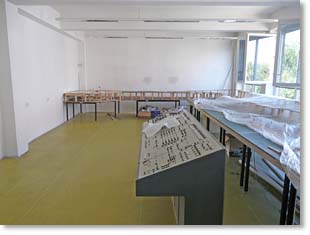

| Vyklizená místnost H204 | |
Květen 2010
- Doladění rozmístění nábytku
- Objednávka a dodávka HW vybavení (PC pro zadávací počítače, terminály GTN a pracoviště údržby, technologický počítač, monitory, rack, telekomunikační technika apod.)
 |
 |

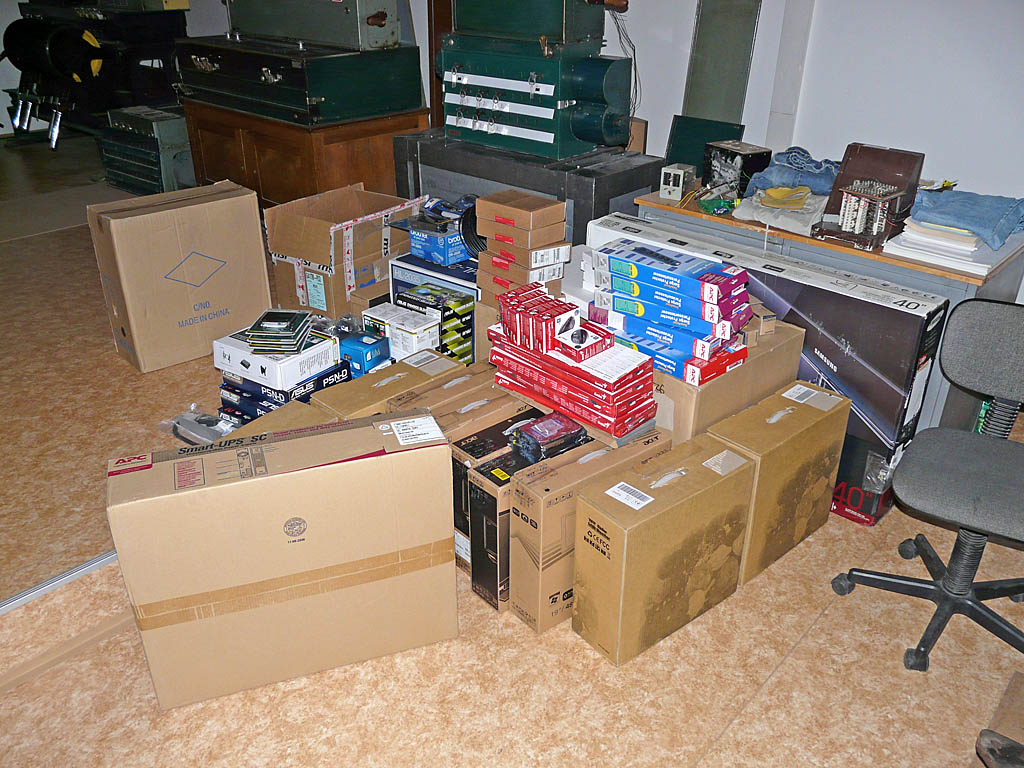

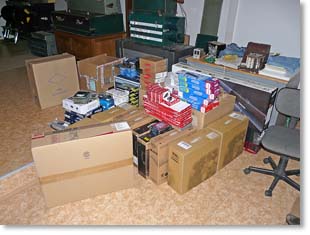

| Půdorys místnosti H204 | Zabalené HW vybavení |
 |
|

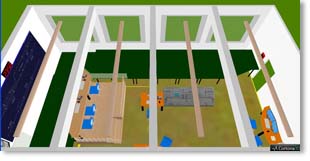

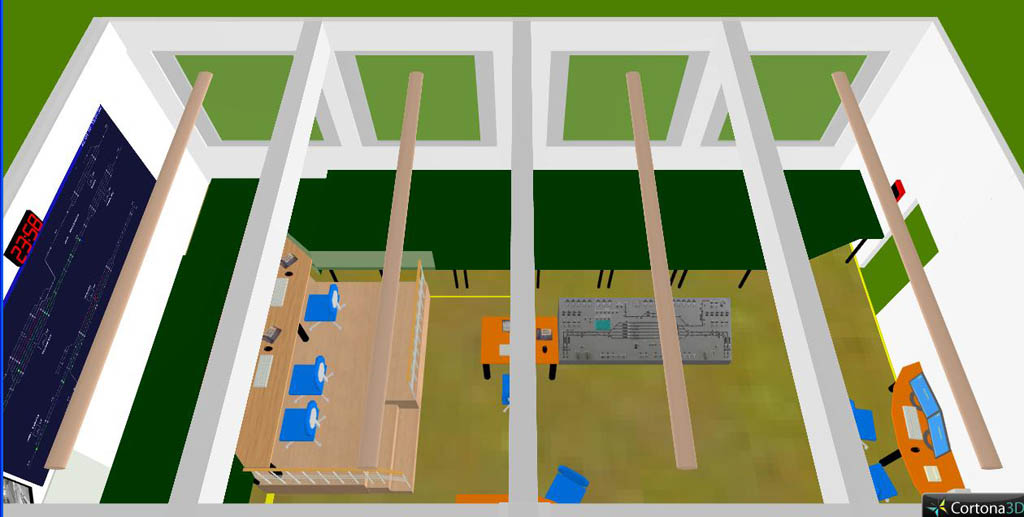

| Vizualizace H204 z ptačí perspektivy | |
Duben 2010
- Nasazení prototypů nové verze elektroniky (v 2.0 - CANControler, přestavník, KO, ovládání návěstidla) na senohrabské zhlaví releovky, po ověření se předpokládá hromadná výroba pro celý sál
- Prvotní testy AVV (v omezeném rozsahu) přes stanici Strančice
- Vytvoření půdorysného plánku obou místností, návrh a diskuze nad rozmístěním nábytku a dalšího vybavení
- Dokončení dřevěné konstrukce rampy a mimoúrovňového křížení tratí mezi Strančicemi, Davlí a Senohraby
 |
 |

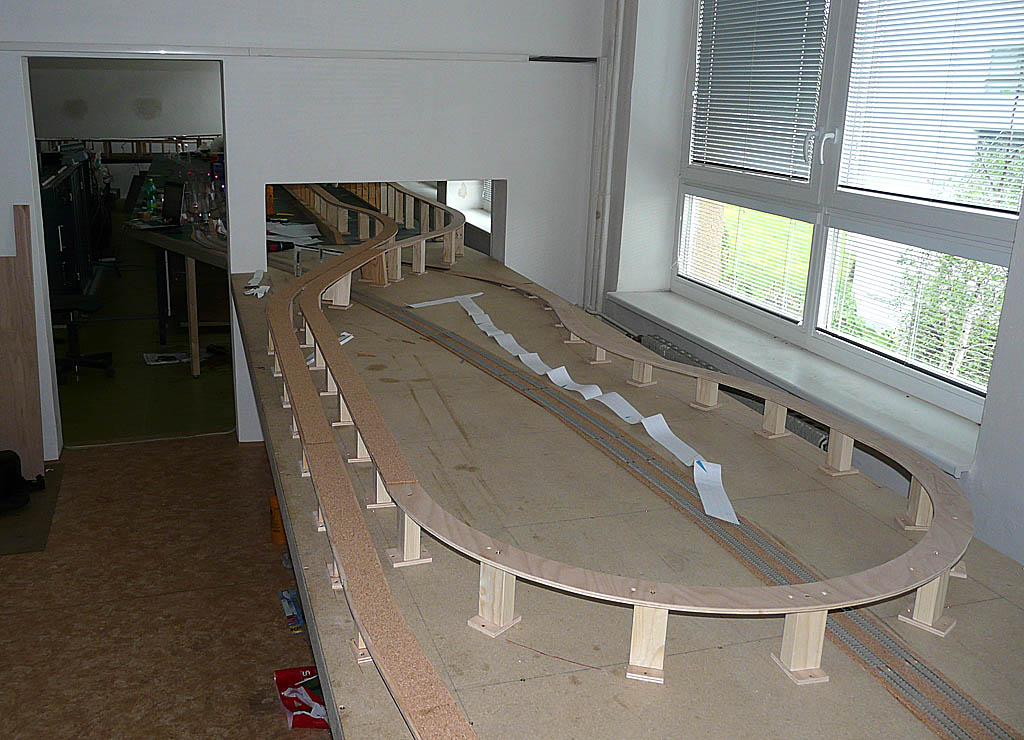

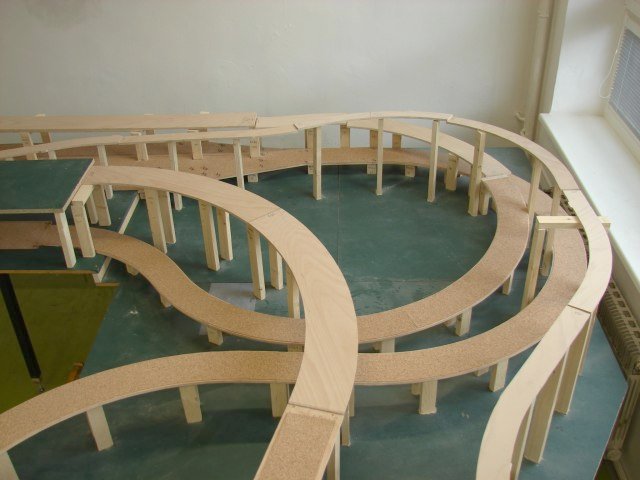

| CAN Controler v 2.0 s rozbočovačem RS485 | Rampa tratí Senohraby-Pyšely a Strančice-Davle |
Březen 2010
- Změna připojení CANu k PC – použit průmyslový převodník CanToEthernet namísto PCI karty v PC
- Vývoj datového skladu (CANServer) a automatického vedení vlaku (AVV)
- Zprovoznění elektromechanického zabezpečovacího zařízení (mechanická a elektrická část bez indikačních desek a elektronických doplňků)
- Vyrobeny indikační desky pro řídicí přístroj a stavědlo 1
 |
 |

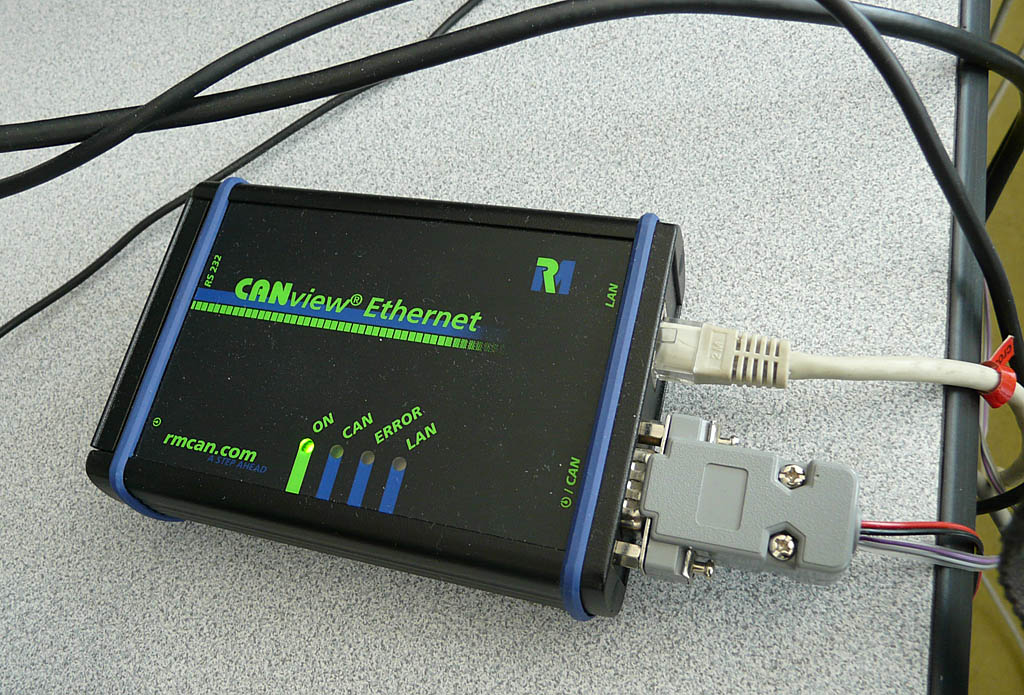

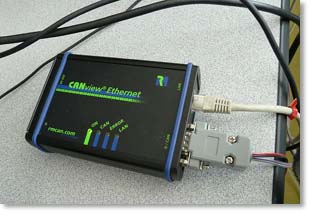

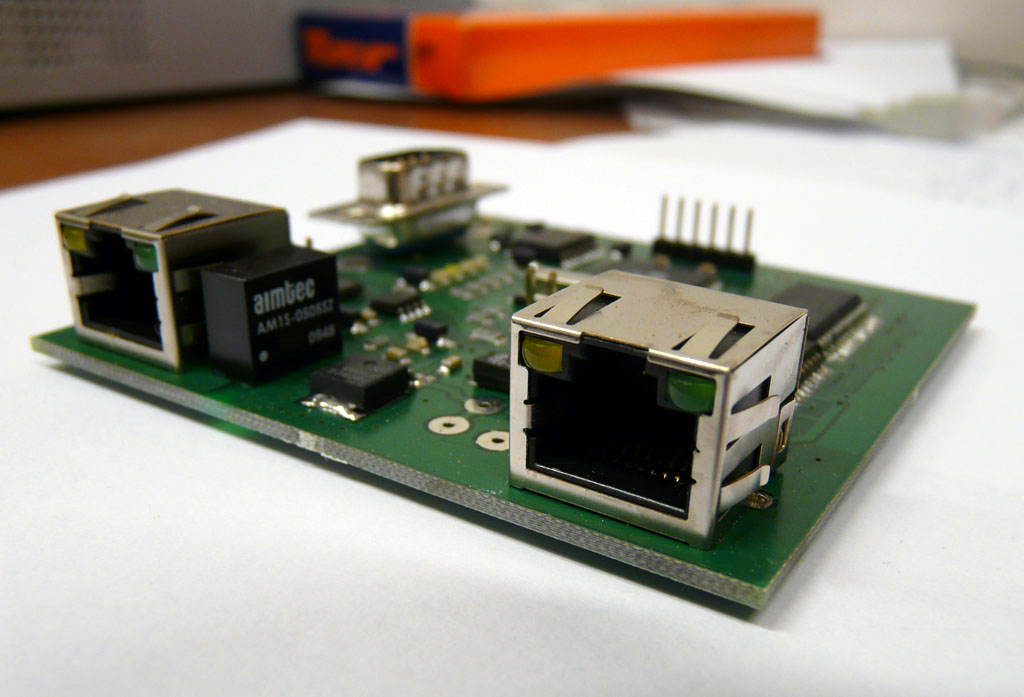

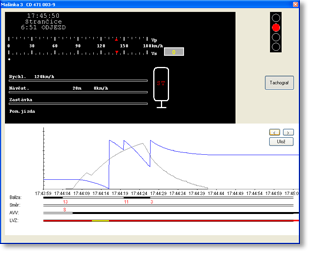

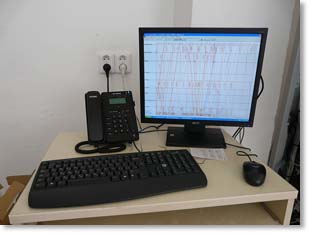

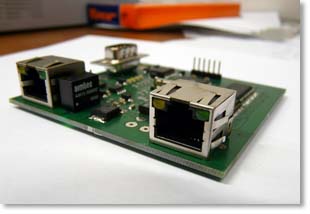

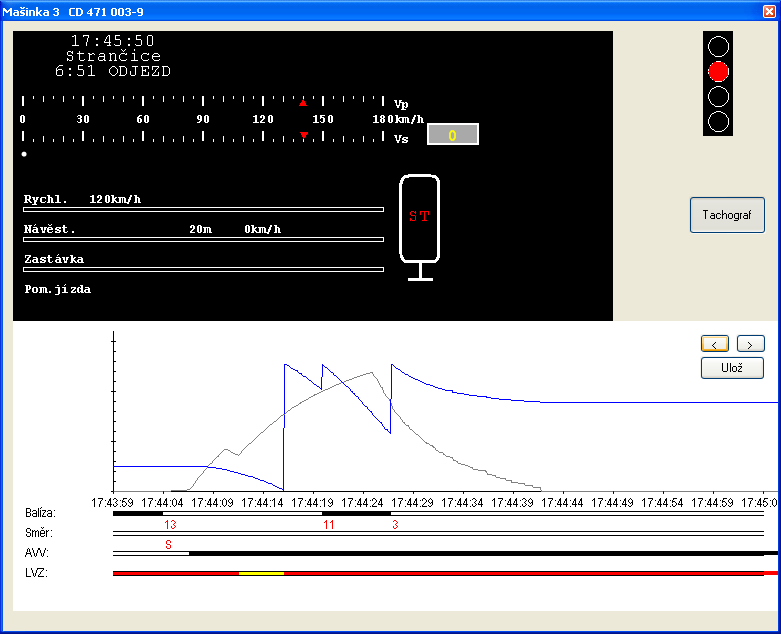

| Převodník CAN2Ethernet | Obrazovka AVV |
Únor 2010
- Vývoj a ladění aplikace pro řízení mašinek (prozatím pouze manuální zadání rychlosti a směru jízdy)
- Ladění HW a SW prototypu Bluetooth Serveru připojeného na CAN síť pro ovládání mašinek
- Zapojování bubnového přístroje
Leden 2010

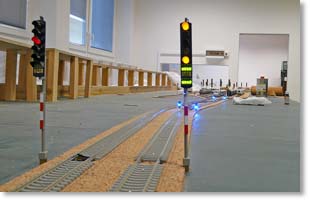

- Zkoušení poruch svícení návěstidel na sále
 | |

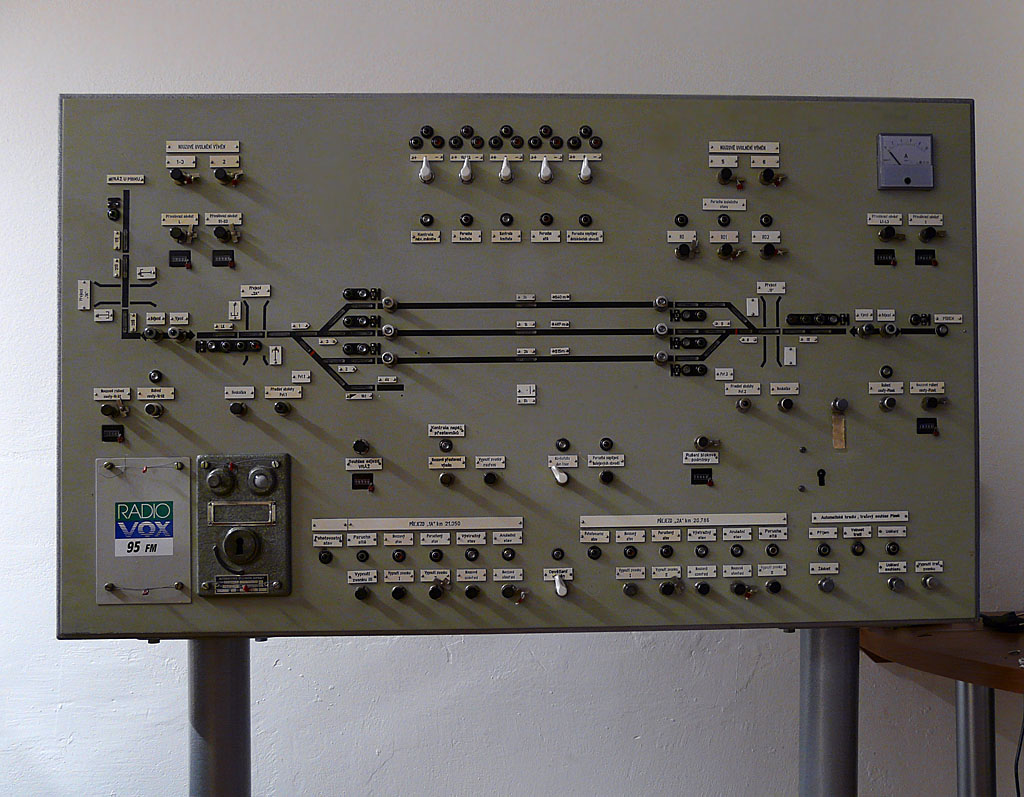

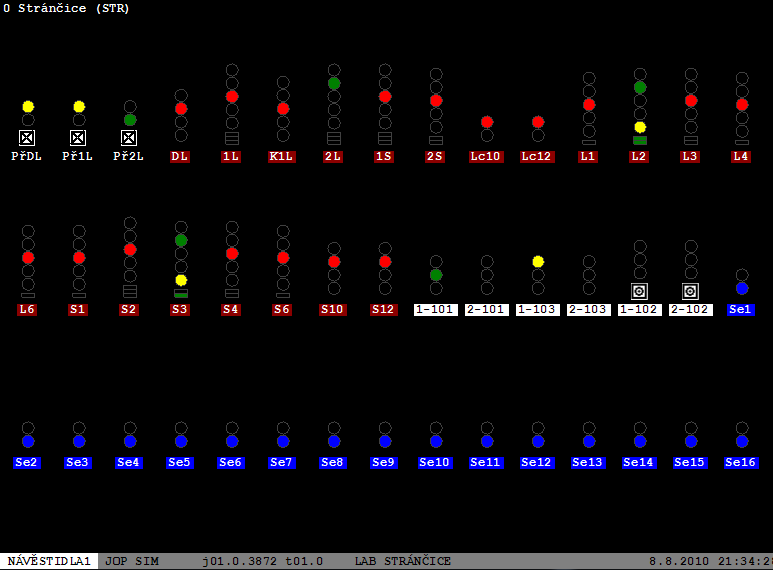

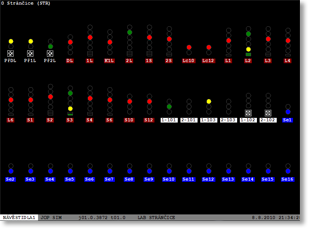

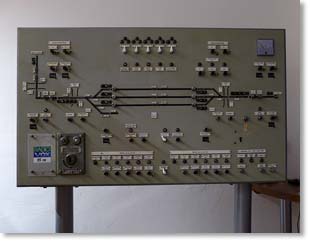

| Návěstní tablo pro přezkušování |
Prosinec 2009
- Implementace nového systému snížených návěstních znaků při poruše do elektronického stavědla
- Příprava adresného SW pro DOZ (celý sál)
- Příprava klíčového bubnového přístroje
 |
 |

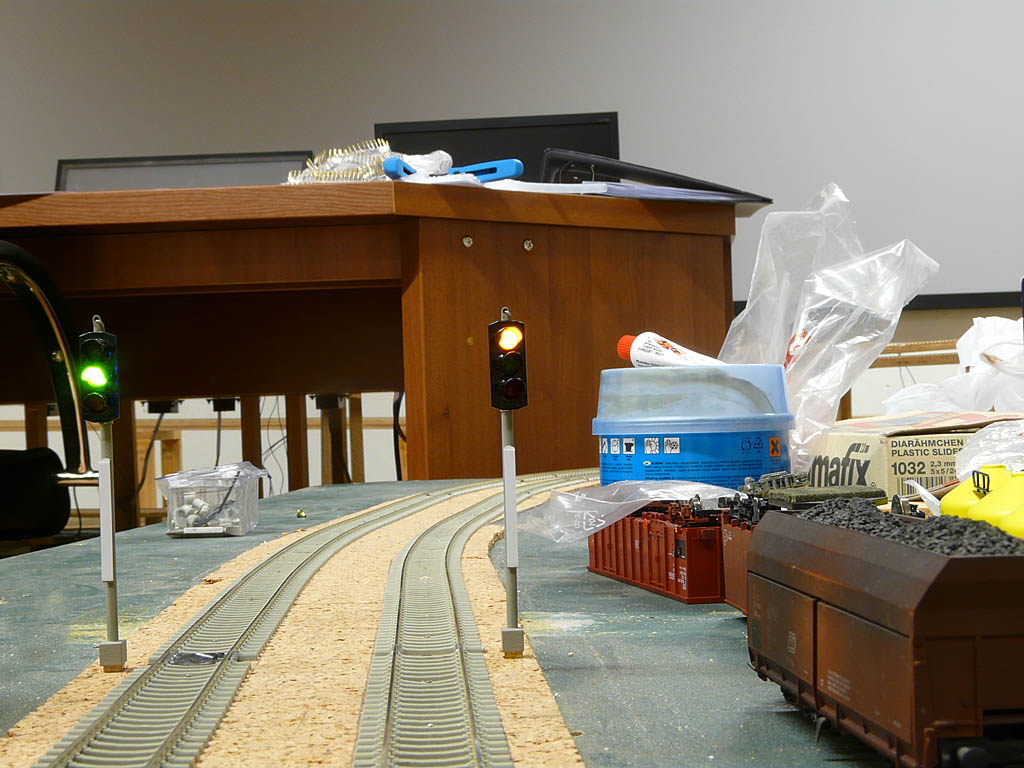

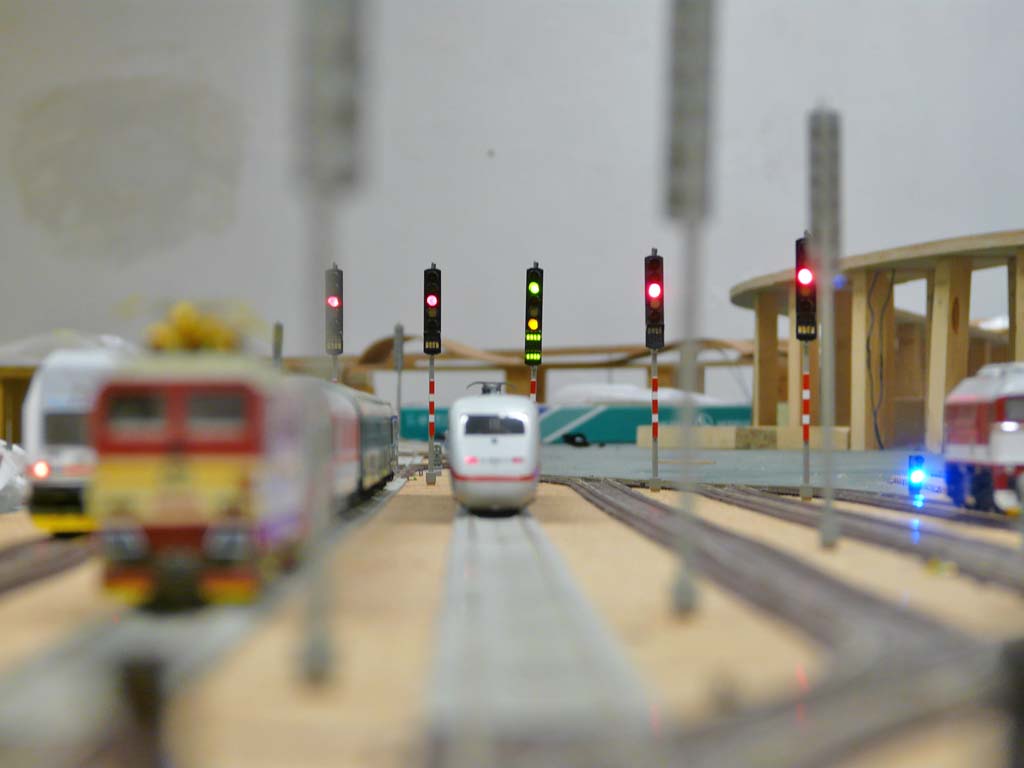

| Zkušební jízdy | První návrh reliéfu DOZ |
Listopad 2009
- Nastavování poruch a základní diagnostika kolejiště – vývoj aplikace
- Dokončení stavědlového přístroje 5007
- Úpravy stavědlového přístroje hradla Mnichovice
- Zapojení elektrické části EMZZ – řídicí přístroj, stavědlový přístroj, hradlo
Říjen 2009
- Navázání elektronického stavědla na technologii přes CAN sběrnici
- Postavení 1. vlakové cesty z elektronického stavědla, přezkušování základní funkčnosti
- Přestavba stavědlového přístroje 5007
 | |
| Postavení první vlakové cesty z elektronického stavědla |
Září 2009
- Příprava ASW pro elektronické stavědlo – stanice Strančice
- Přestavba stavědlového přístroje 5007
- Výzisk klíčového bubnového přístroje
 |
 |

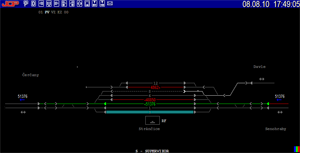

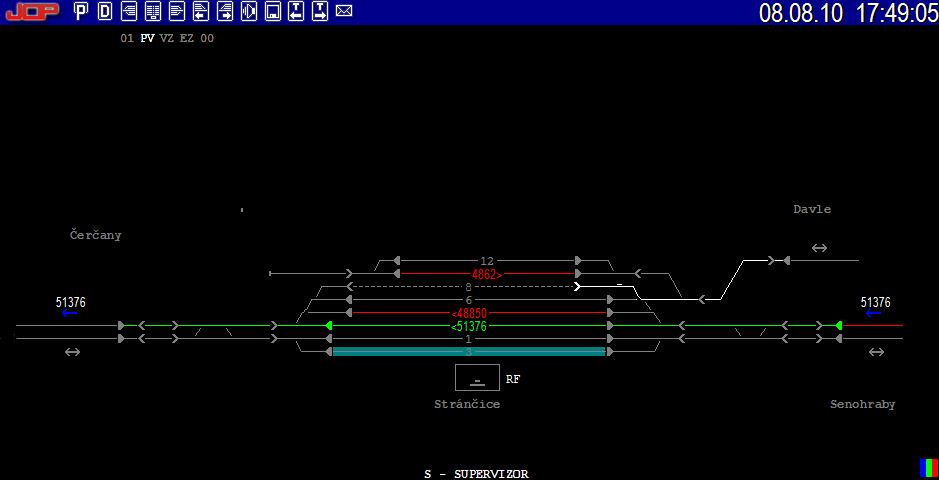

| Návrh obrazovky ZPC stanice Strančice | Bubnový přístroj |
Červenec 2009
- Výzisk kolejové desky zařízení TEST ze žst. Čížová
Listopad 2008-květen 2009
- Úpravy řídicího přístroje RANK
Září 2008
- 1. 9. - Demontáž hradlového přístroje hradla Mnichovice, převezení do laboratoře
 | |

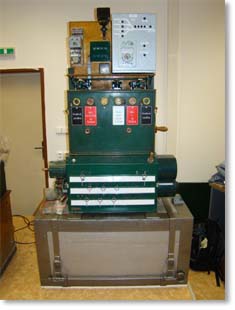

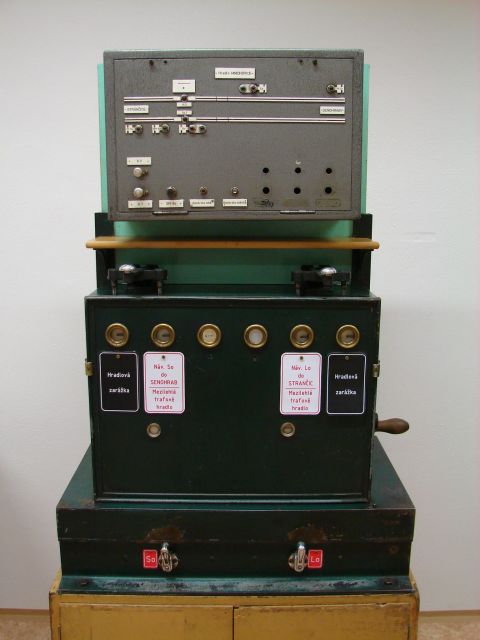

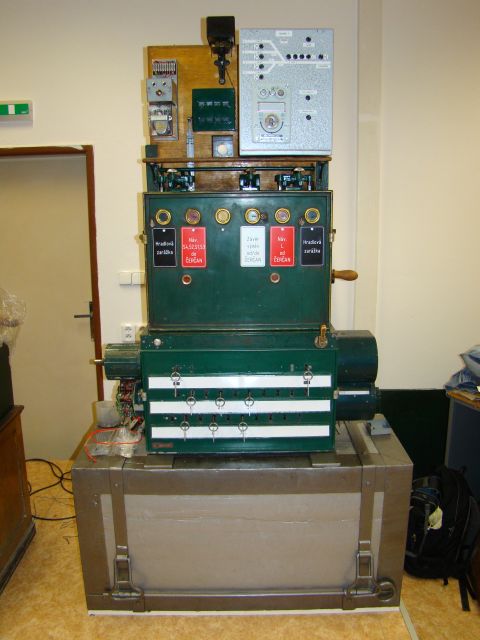

| Hradlový přístroj hr. Mnichovice |
Červenec 2008
- Výstavba stolů pro kolejiště v místnosti 205
 | |

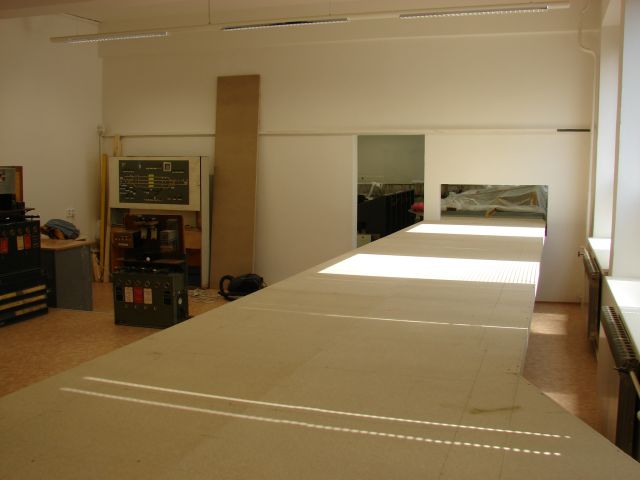

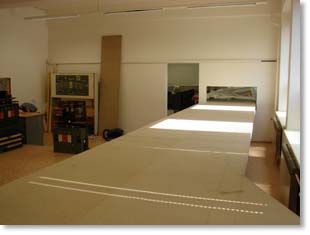

| Stůl pro kolejiště a průchod do H204 |
Červen 2008
- Stavební úpravy místnosti 205, vytvoření průchodu mezi oběma místnostmi
 | |
| Stavební úpravy v H205 |
Květen 2008
- Rozšíření laboratoře do místnosti 205
- Demontáže elektromechaniky v Senohrabech, převezení a instalace přístrojů v dopravní laboratoři
 | |

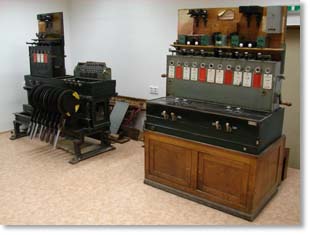

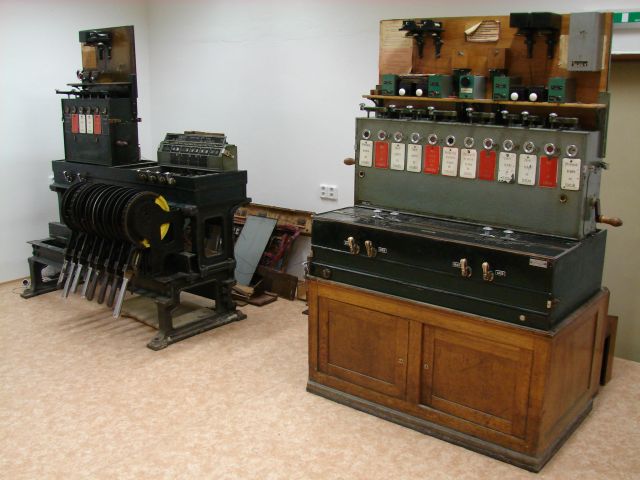

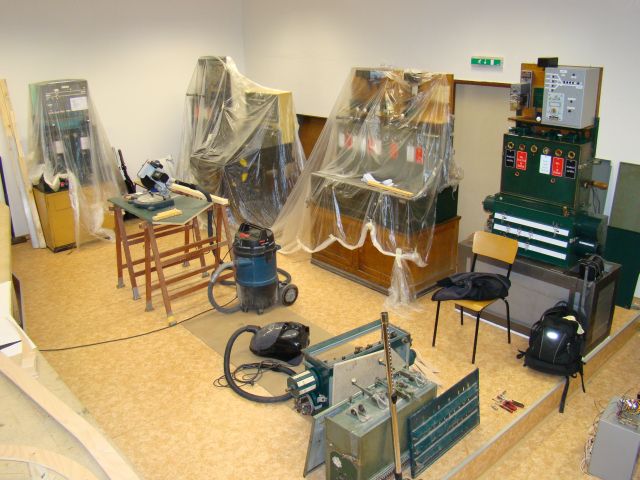

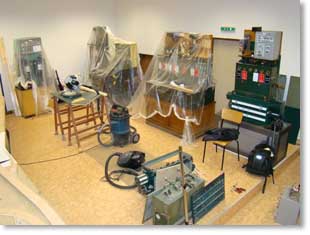

| Elektromechanika |
Starší

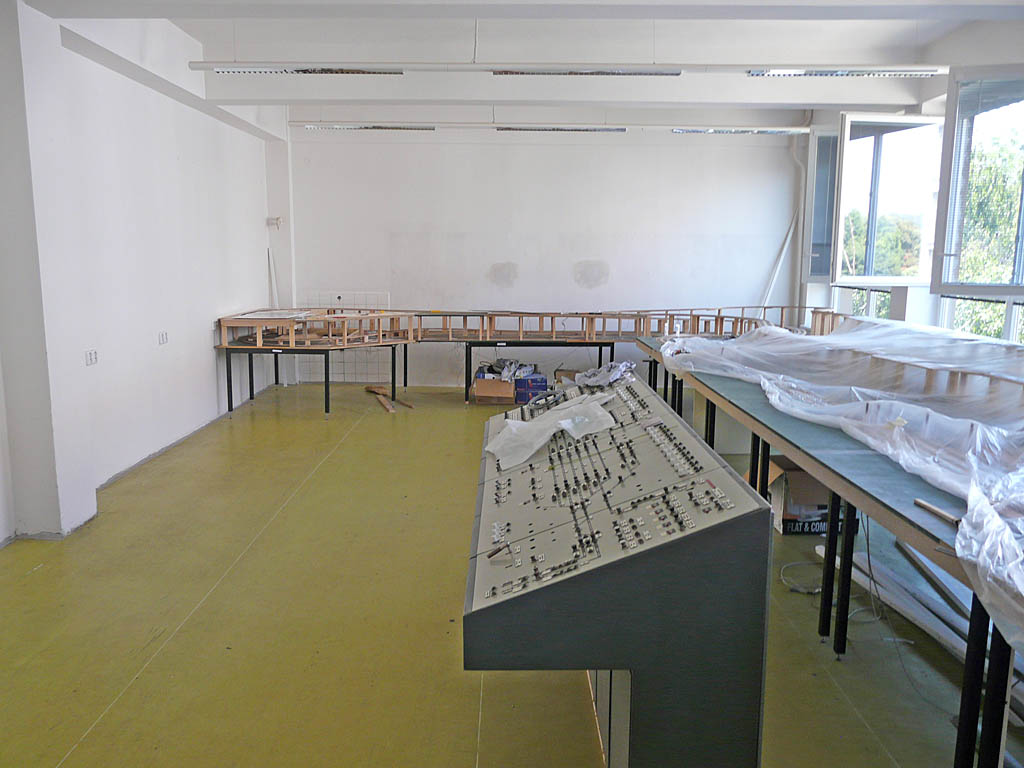

Fotografie staršího data dokumentující počátky výstavby kolejiště v místnosti H204.
 |
 |

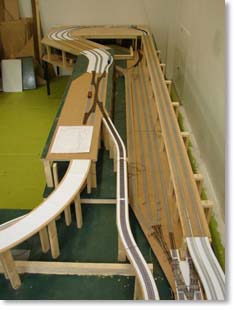

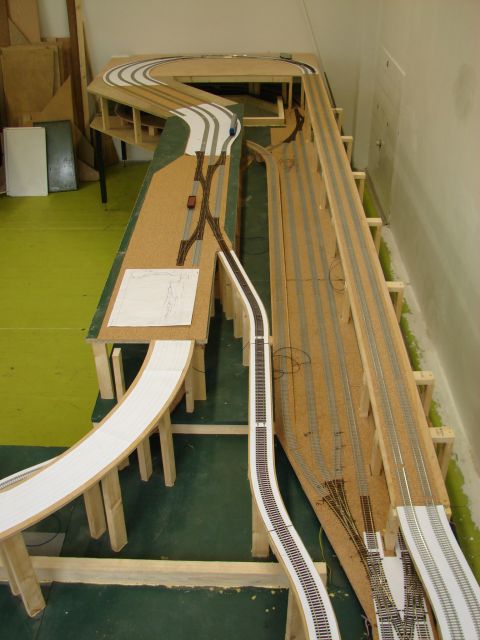

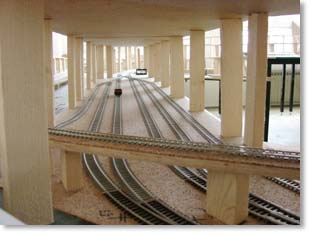

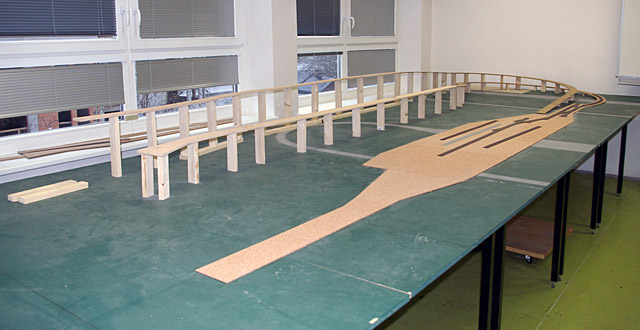

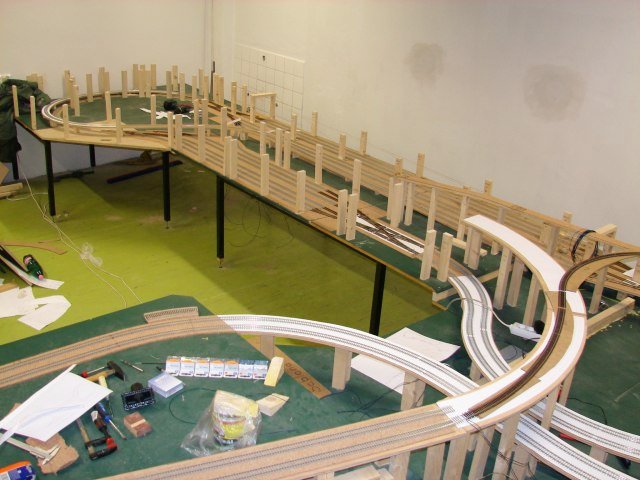

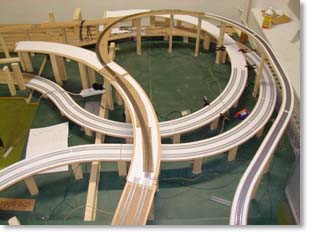

| Odstavné nádraží A | Křížení tratí nad odstavnými nádražím |
 |
 |
| Obě odstavná nádraží | Křížení tratí nad odstavnými nádražími |
 |
 |

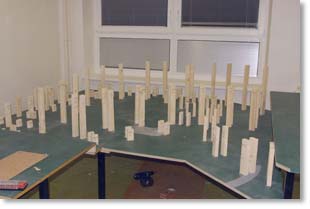

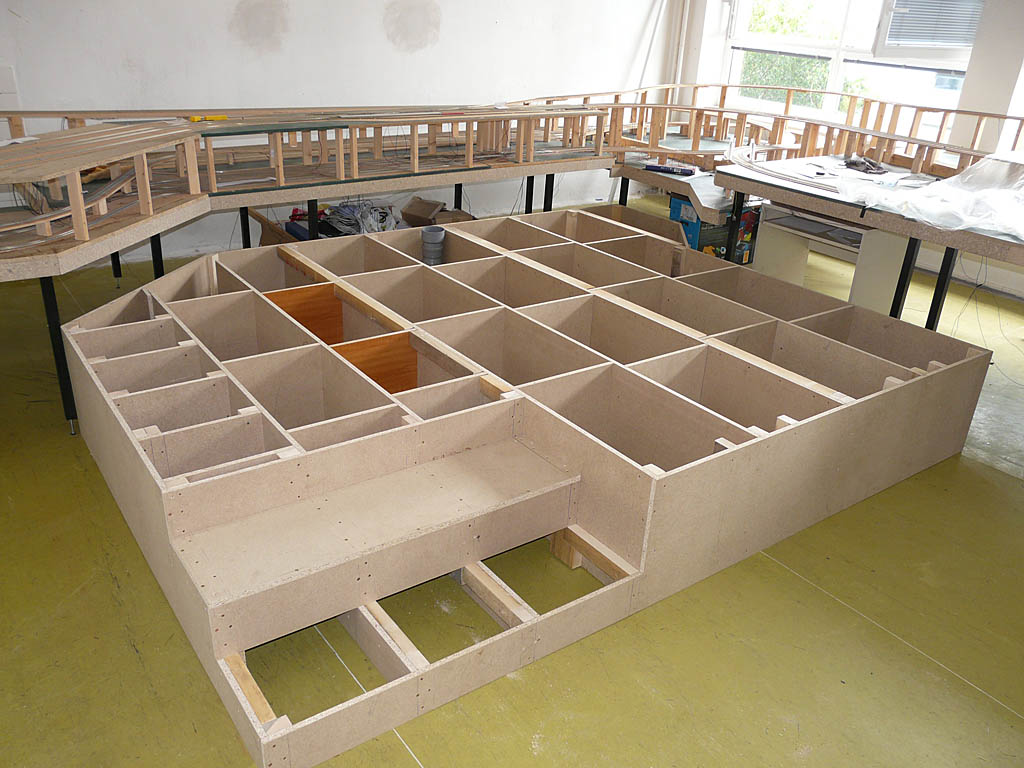

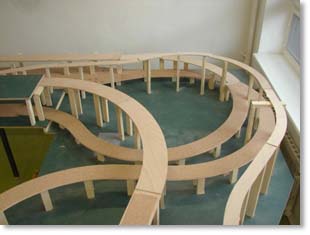

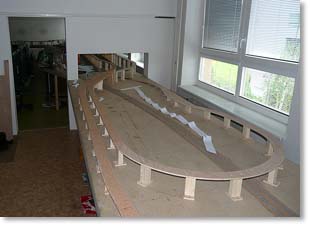

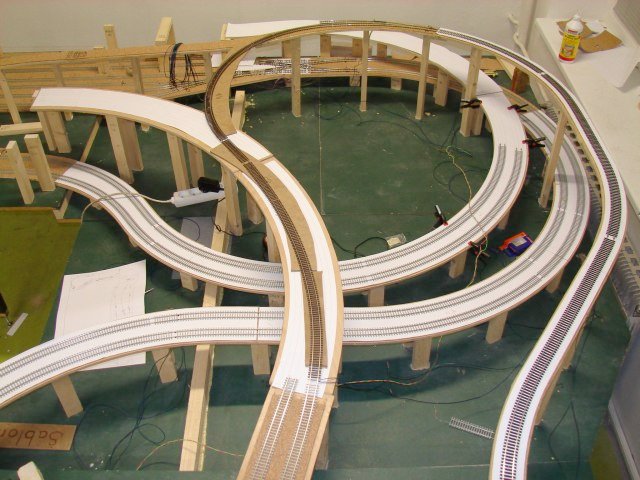

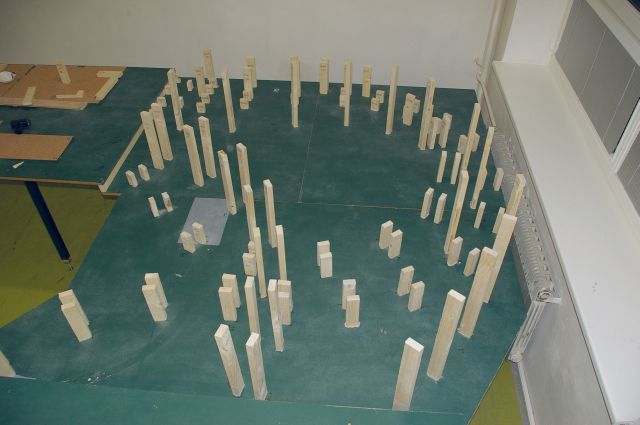

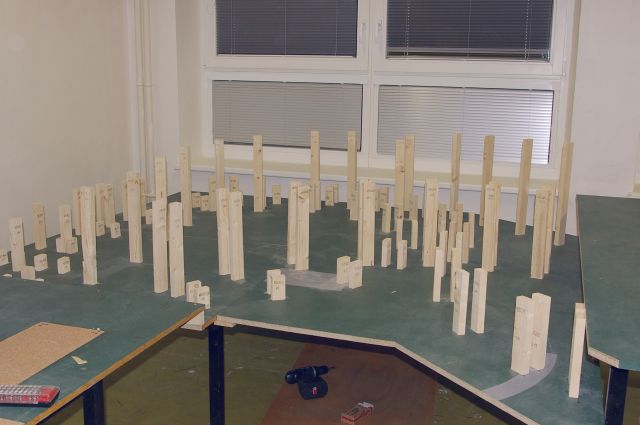

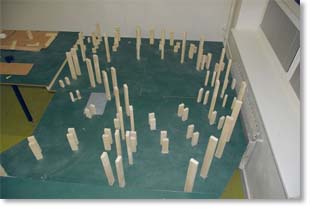

| Základ rampy mimoúrovňového křížení | Základ rampy mimoúrovňového křížení |
 |
 |

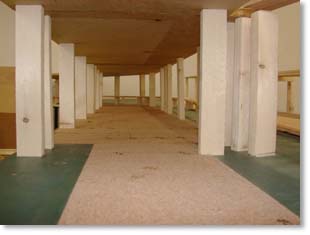

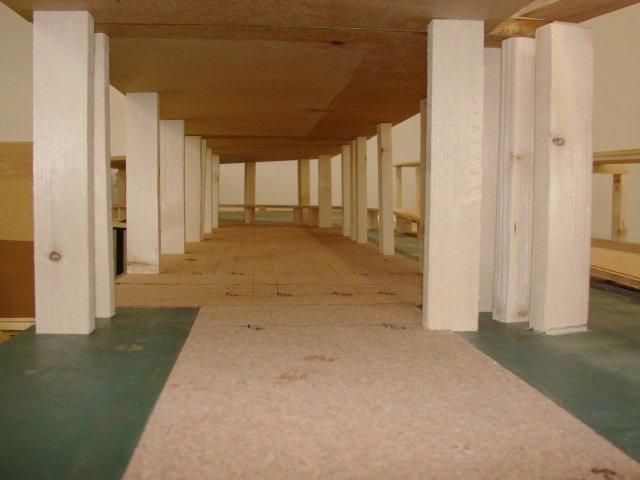

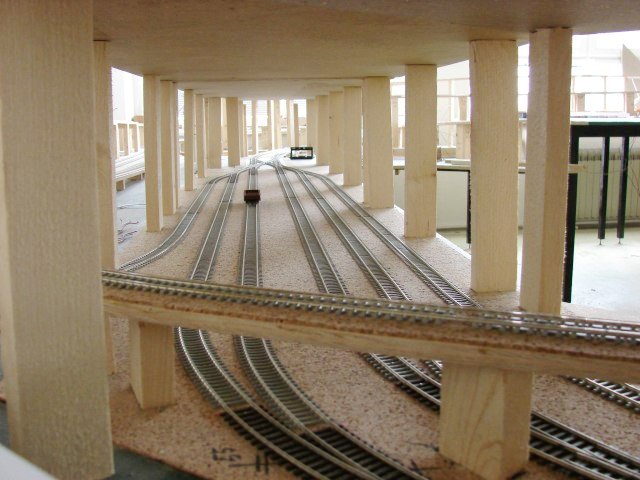

| Výstavba stanice Strančice | Pohled skrz odstavné nádraží |
 |
|
| Stanice Čerčany, dole odstavné nádraží | |
